特性

产品详情和应用

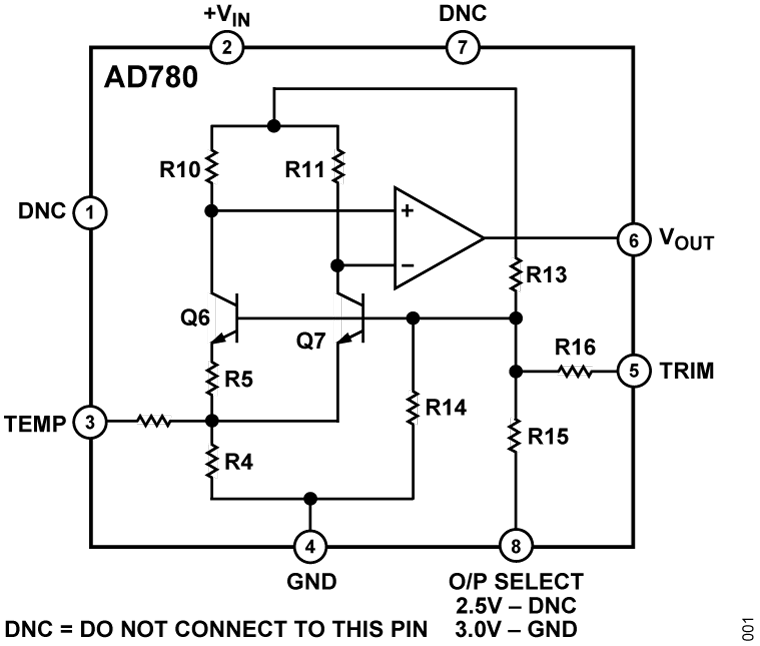

AD780是一种超高精度带隙基准电压源，可以利用4.0 V至36 V的输入提供2.5 V或3.0 V输出。它具有低初始误差、低温度漂移和低输出噪声特性，并能驱动任意大小的电容，因此AD780适合用于增强高分辨率模数转换器(ADC)和数模转换器(DAC)的性能，以及任何通用精密基准电压源应用。 独特的低裕量设计有助于利用5.0 V ± 10%输入提供3.0 V输出，从而使ADC的动态范围提升20%，其性能优于现有2.5 V基准电压源。

AD780可以用来提供最高10 mA的源电流或吸电流，并且可以在串联或分流模式下工作，无需外部器件便可提供正或负输出电压， 因此适合绝大多数的高性能基准电压源应用。 与某些竞争产品不同，AD780没有“可能不稳定区域”。 当电源端使用一个1 µF旁路电容时，该器件可以在负载条件下保持稳定。

AD780上的引脚提供的输出电压随温度呈线性变化，因此该部分可以配置为温度传感器，同时提供稳定的2.5 V或3.0 V输出。

AD780上的引脚提供的输出电压随温度呈线性变化，因此该部分可以配置为温度传感器，同时提供稳定的2.5 V或3.0 V输出。

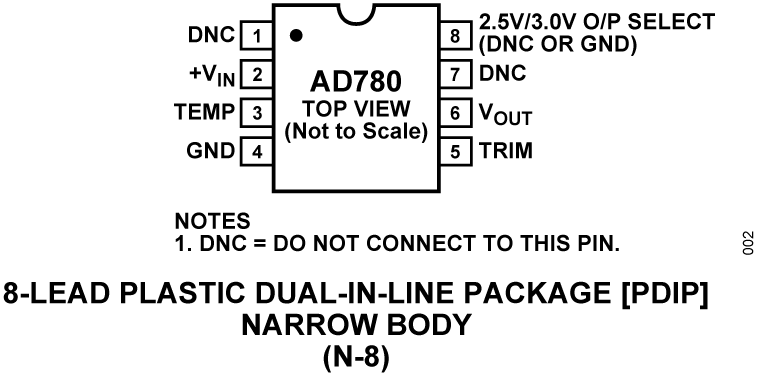

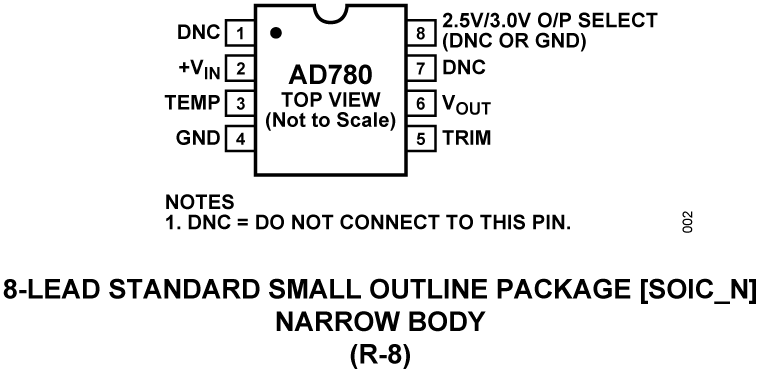

AD780以PDIP和SOIC封装提供三个等级。 AD780AN、AD780AR、AD780BN、AD780BR和AD780CR的额定工作温度范围为-40°C至+85°C。

产品特色

1. AD780利用4 V到36 V输入提供引脚可编程2.5 V或3.0 V输出。
2. 初始精度和温度系数均进行激光调整，因而在整个温度范围内的误差极低，且无需使用外部元件。 AD780BN从−40°C到+85°C的最大变化为0.9 mV。
3. 对于需要更高精度的应用，还提供可选的精密调整连接。
4. AD780噪音特别低，通常为4 mV（峰峰值，0.1 Hz至10 Hz），高频时的宽带噪声谱密度通常为100 nV/√Hz。 如果需要，还可以使用两个外部电容来进一步降低。
5. 温度输出引脚使AD780可配置为温度传感器，同时提供稳定输出的基准电压。
