特性

产品详情和应用

AD588¹代表了先进单芯片基准电压源领域取得的重大进步。该器件具有低初始误差和低温度漂移特性，因而拥有单芯片绝对精度性能。它采用专有离子植入嵌入式齐纳二极管，并对高度稳定的薄膜电阻进行激光晶圆漂移调整，从而能够提供出色的性能。

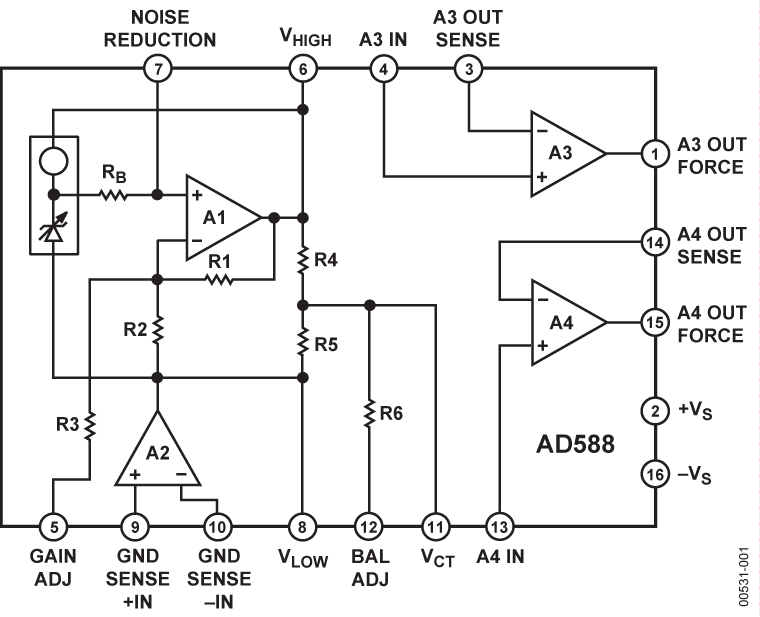

AD588内置基本基准电压源和三个附加放大器，可提供引脚可编程的输出范围。这些放大器经过激光调整，具有低失调和低漂移特性，以保持基准电压源的精度。通过放大器配置，则可以与负载和/或升压器实现开尔文连接，以便驱动长线路或高电流负载，进而提供应用电路所需的全部AD588精度。

AD588的初始误差较低，适合用作要求12位绝对精度的精密测量应用的系统基准电压源。在这种系统中，AD588可以通过软件为系统校准提供已知电压，低漂移特性则可以补偿系统中其它器件的漂移。因此，不必进行手动系统校准，并可省去定期重新校准的成本。此外，将AD588与自动校准软件配合使用，可以消除调整电位计出现机械不稳定和校准不当的现象。

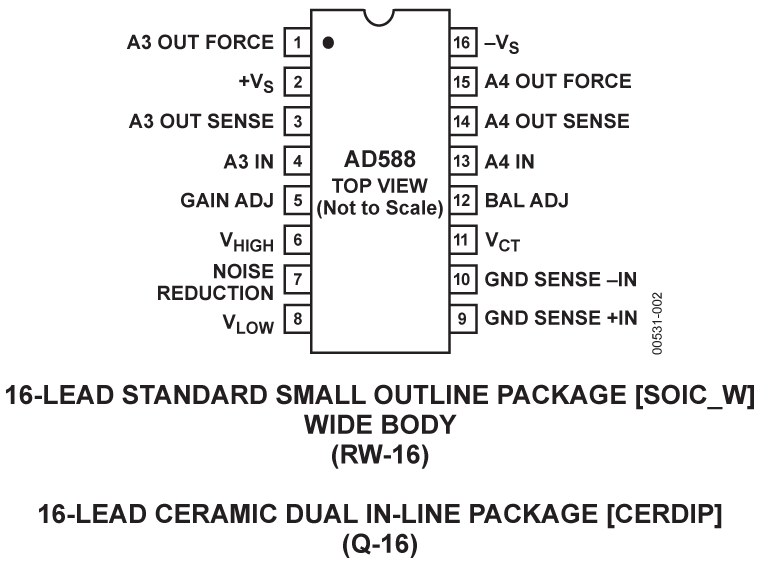

AD588提供七种型号。AD588JQ和AD588KQ采用16引脚CERDIP封装，额定工作温度范围为0°C至+70°C。AD588AQ和AD588BQ采用16引脚CERDIP封装，AD588ARWZ采用16引脚SOIC封装，额定工作温度范围均为−25°C至+85°C工业温度范围。陶瓷封装的AD588TE和AD588TQ的额定温度范围为完整的军用/航空航天温度范围。

产品聚焦

1. AD588提供12位绝对精度，无需用户进行任何调整。它还提供可选的精密调整连接，适合要求更高精度的应用。精密调整不会改变齐纳二极管或缓冲放大器的工作条件，因此不会增加温度漂移。
2. AD588的输出噪声非常低，典型值为6 μV p-p。同时提供一个降噪引脚，以利用外部电容进一步对噪声进行滤波。
3. 该器件提供带开尔文输出连接的±5 V精密跟踪模式，无需外部元件。跟踪误差小于1 mV，要求+5 V输出与−5 V输出精确对称的应用可以使用精密调整功能。
4. 通过引脚绑定功能可以配置各种输出：±5 V、+5 V、+10 V、−5 V、−10 V双路输出，或者+5 V、−5 V、+10 V、−10 V单路输出。

¹受美国专利第4,644,253号保护。
