ADI亚德诺_ADR1399_产品介绍

ADI亚德诺 ADR1399 产品介绍

2026-03-09 0次

特性

7.05 V稳定型分流基准电压源
低温度系数：0.2 ppm/℃

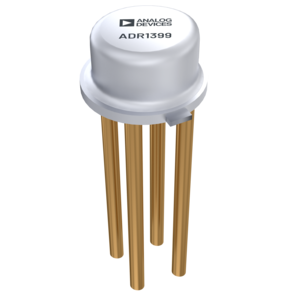

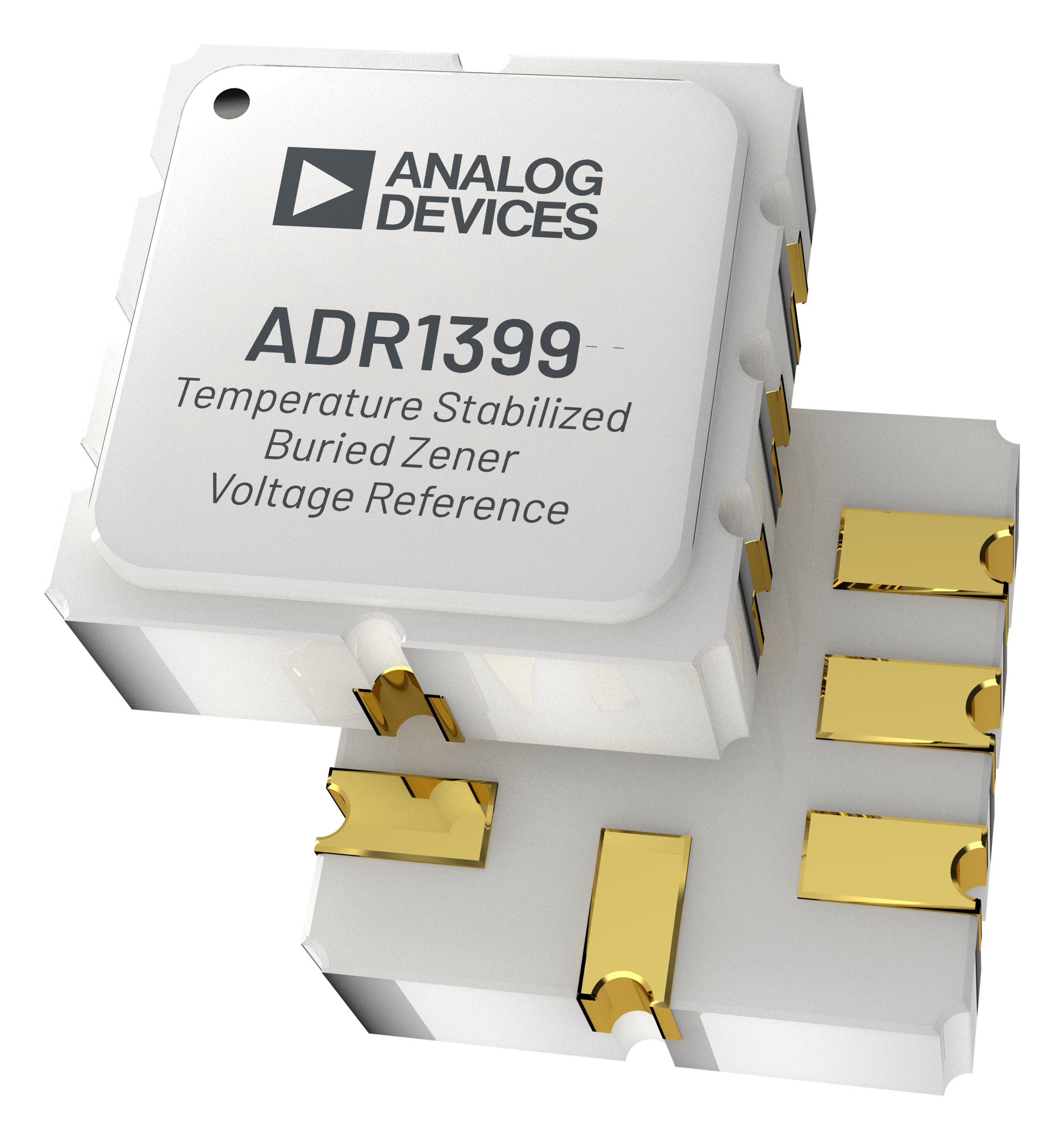

提供4引脚TO-46和8引脚LCC封装
典型的参考噪声(10 Hz < f < 1 kHz)：1.84 μV rms
初始精度范围：–300 mV至+250 mV

低动态阻抗：采用TO-46封装为0.04 Ω，采用LCC封装为0.011 Ω
为TO-46提供外部热绝缘体
支持传统LM399升级，现在也适用于表贴技术(SMT)

产品详情和应用

ADR1399精密分流基准电压源在较宽的电压、温度和静态电流条件下具有出色的温度稳定性。温度稳定环路与单片衬底上的有源齐纳管相结合，几乎消除了电压随温度的变化。次表面齐纳电路的静态电流IREF为3 mA，并具有低噪声(1.44 μV p-p，0.1 Hz至10 Hz)和出色的长期稳定性(7 ppm/√kHr)。ADR1399提供比LM399更低的输出动态阻抗(0.08 Ω)，从而降低了分流电阻(RSHUNT)和电源电压变化对基准电压输出的影响。

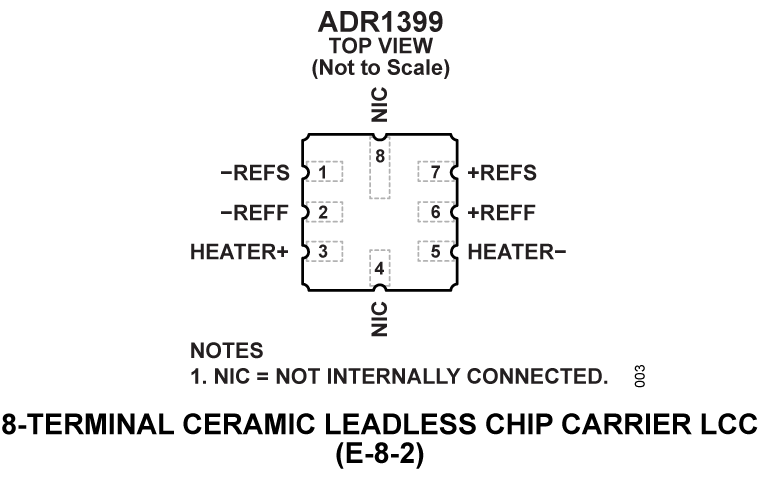

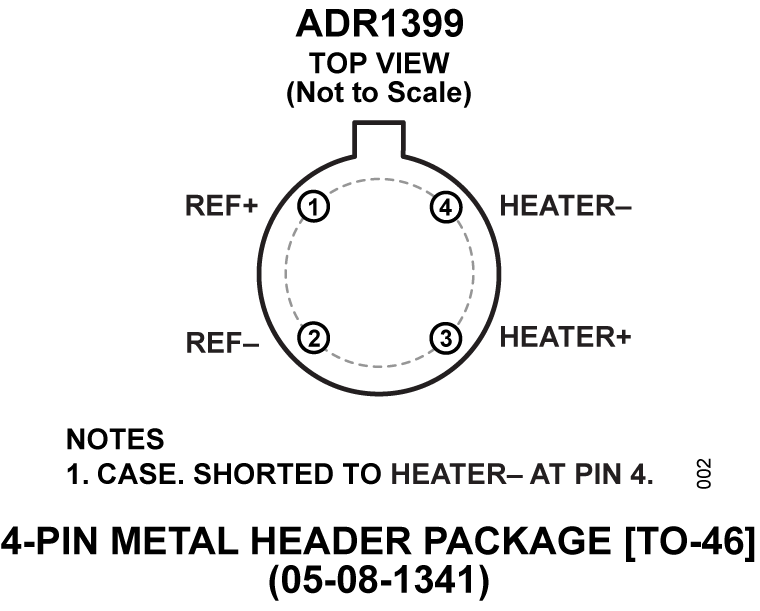

ADR1399适用于稳定型数字电压表、精密校准设备和可重复模数转换器(ADC)。简单的基本引脚配置如图1所示。8引脚LCC版本提供驱动和检测引脚，以实现较低的动态阻抗和开尔文检测。

表 1. 相关产品

型号

输出电压 (V)

初始精度范围 (mV)

ADR1399

7.05

–300 至 +250

LTZ1000

7.2

–200 至 +300

LM399

6.95

–200 至 +350
