特性

• 超小型3引脚SOT23封装
• 低成本
• 无需输出电容
• 在容性负载下保持稳定
• 负载调整率（2mA灌电流）：8mV/mA（最大值）
  负载调整率（5mA拉电流）：0.9mV/mA（最大值）
• 初始精度：±0.4%（最大值）
• 75ppm/°C低温度系数
• 静态电源电流：125µA（最大值）
• 在1mA负载电流下，压差为50mV

产品详情和应用

MAX6100-MAX6107均为低成本、低压差(LDO)、微功耗基准电压源。这些三端子基准电压源提供的输出电压选项包括1.25V、1.8V、2.048V、2.5V、3V、4.096V、4.5V和5V。这些器件具有专有的曲率校正电路和激光微调薄膜电阻，可实现75ppm/°C（最大值）的低温度系数和±0.4%（最大值）的初始精度。这些器件的额定温度范围为-40°C至+85°C扩展温度范围。

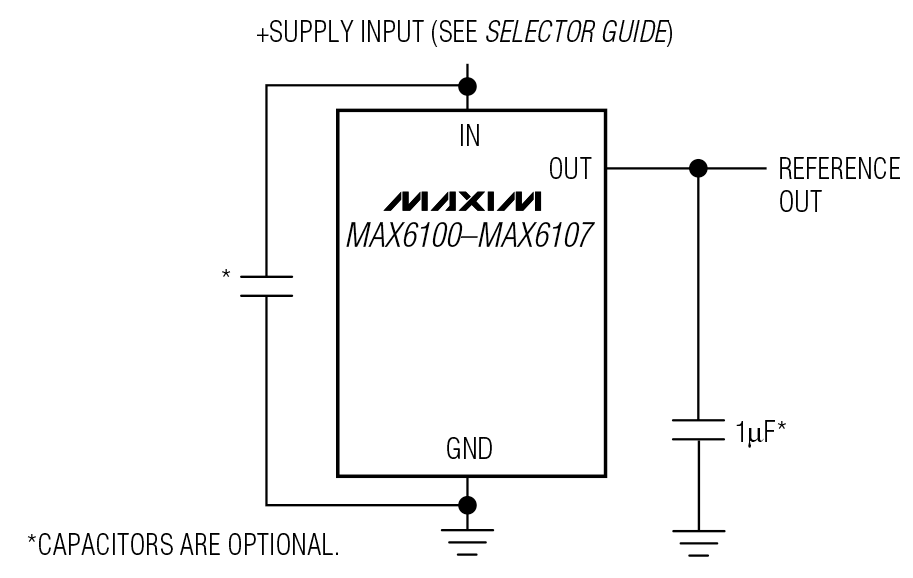

这些串联模式基准电压源的电源电流消耗仅为90µA，并可向负载提供5mA的拉电流和2mA的灌电流。与消耗过多电源电流且需要外部电阻的传统分流模式（两端子）基准电压源不同，这些器件提供的电源电流几乎与电源电压无关（随电源电压的变化仅为4µA/V），并且不需要外部电阻。此外，这些内部补偿器件不需要外部补偿电容，并且在负载电容下保持稳定。由于不需要外部补偿电容，可在空间受限的应用中节省宝贵的电路板面积。这些器件具有低压差和独立于电源的超低电源电流，因此非常适合电池供电的高性能低压系统。

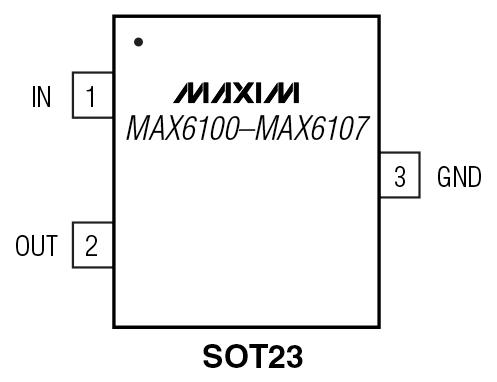

MAX6100-MAX6107采用小型3引脚SOT23封装。

应用

• 蜂窝电话
• 硬盘驱动器
• 笔记本电脑
• PDA、GPS、DMM
• 便携式电池供电系统
