特性

• IEEE批准的工厂编程64位节点地址芯片(EUI-64)具有768位用户可编程OTP-EPROM，通过一个信号加上地线即可进行经济实惠的通信
• 符合IEEE标准1394-1995 (FireWire^®)的节点识别要求
• 唯一的工厂印刻64位注册编码可确保产品可追溯，因为没有两个器件是相同的
• 内置多点控制器确保与其他1-Wire产品兼容
• 器件是“仅添加”存储器，可以在不干扰现有数据的情况下将附加数据编程到EPROM中
• 将控制、地址、数据、电源和编程信号减少到单个引脚
• 直接连接到微处理器的单个端口引脚，并以高达16.3kbps的速度进行通信

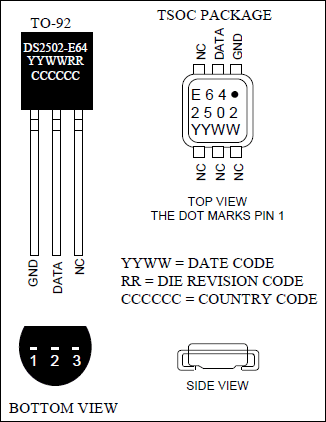

• 低成本TO-92或TSOC表面贴装封装
• 在2.8V至6.0V的宽电压范围内读取（-40°C至+85°C）；编程范围为11.5V至12.0V（-40°C至+50°C）

产品详情和应用

DS2502-E64是DS2502 1024位“仅添加”存储器的变体。它与标准DS2502的不同之处在于其自定义ROM系列代码89h以及取代标准ROM序列化字段高12位的UniqueWare™标识符5E7h。在其他方面，电气和逻辑行为与DS2502相同。有关技术详情，请参阅DS2502数据手册。

DS2502-E64 EPROM存储器的前32个字节包含全局唯一的64位节点地址(EUI-64)，并且受到写保护。数据结构遵循使用默认数据结构的UniqueWare器件的约定（完整数据手册中的图1）。这种格式也称为UDP（通用数据包），常用于1-Wire^® API。因此，如果使用这些API之一，则用户可以调用高级函数来读取和验证反转的CRC16。UDP在应用笔记114 《1-Wire文件结构》 中进行了定义，API可以在 1-Wire软件开发套件中找到。

数据记录以长度字节(0Ch)和4字节UniqueWare项目ID 00001128h开头。接下来的八个字节包含EUI-64全局标识符（节点地址），它由递增的40位扩展标识符和IEEE^®分配的24位公司ID值006035h组成。数据记录以反转的16位CRC结束。32字节内存页的剩余字节保持未编程状态。40位扩展标识符和24位公司ID都与64位ROM注册编码无关。当在1-Wire总线上进行多点连接时，ROM注册编码用于提供访问DS2502-E64的唯一地址。
