特性

• 工厂编程的48位节点地址芯片(MAC-48/EUI-48)，另加768位用户可编程的OTP-EPROM，极为经济地通过单条信号线(另加地线)进行通信
• 提供有效的以太网地址
• 唯一的、由工厂光刻和检验的64位注册码保证每个器件绝对可溯，没有任何两个器件相同
• 内置的多结点控制器保证兼容于其它1-Wire产品
• 将控制、寻址、数据和供电缩减到单条数据引脚上
• 直接连接于微控制器的一条口线，通信速率高达16.3kbps

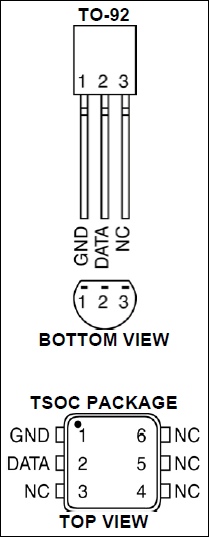

• 低成本TO-92或TSOC表面安装型封装
• 允许在很宽的2.8V至6.0V电压范围和-40°C至+85°C温度范围下进行读操作，编程可在11.5V至12.0V电压，-40°C至+50°C温度下进行

产品详情和应用

DS2502-E48是DS2502 (1024位只加存储器)的一个变种。它与标准DS2502的不同之处在于其用户化ROM的家族码为89h，在标准ROM序列号区的高12位为UniqueWare™标识符5E7h。除此之外，其它的电气和逻辑规范均与DS2502相同。有关技术细节请参考DS2502数据资料。

DS2502-E48中EPROM存储器的前32字节包含一个全球唯一的48位节点地址，并加以写保护。数据结构与传统的UniqueWare器件所使用的默认数据结构相同(完整数据资料中的图1)。这一格式也叫做UDP (通用数据包)，常用于1-Wire® API。因此，如果采用这些API，用户可以调用更高级的功能用于读取或验证反相CRC16。应用笔记114——1-Wire File Structure给出了UDP的定义，而相应的API也在1-Wire Software Development Kits中给出。

数据记录始于一个长度字节(0Ah)和4字节的UniqueWare项目ID 00001129h。随后的六个字节包含了48节点地址，它由24位顺序递增的扩展标识和IEEE®分配的24位公司ID号006035h组成。数据记录的最后是16位CRC。32字节存储页的其余字节没有编程。无论是24位扩展标识还是24位公司ID都与64位ROM注册码无关。ROM注册码可作为一个唯一地址，当一条1-Wire总线上有多个节点时用于寻址某个DS2502-E48。
