特性

• 有线电视和地面应用的理想选择
• −3 dB带宽：2.4 GHz
  1 dB平坦度：54 MHz至865 MHz
• 低噪声系数：4.6 dB
• 低失真
  复合二次失真（CSO）：−62 dBc
  复合三次差拍（CTB）：−72 dBc
• 标称增益：每个输出通道3 dB
• 输出与输出间隔离：25 dB（50 MHz至1000 MHz）
• 75 Ω输入和输出

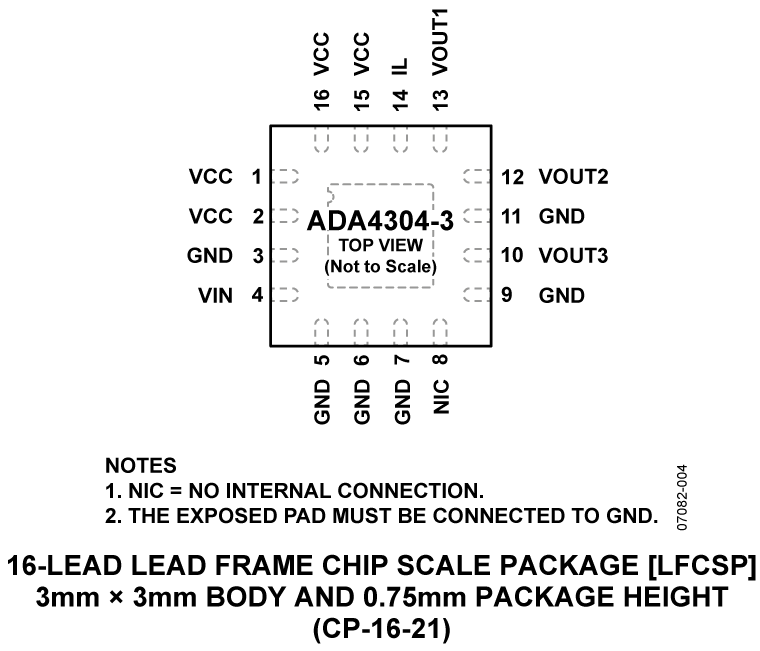

• 小尺寸封装：16引脚、3 mm × 3 mm LFCSP封装

产品详情和应用

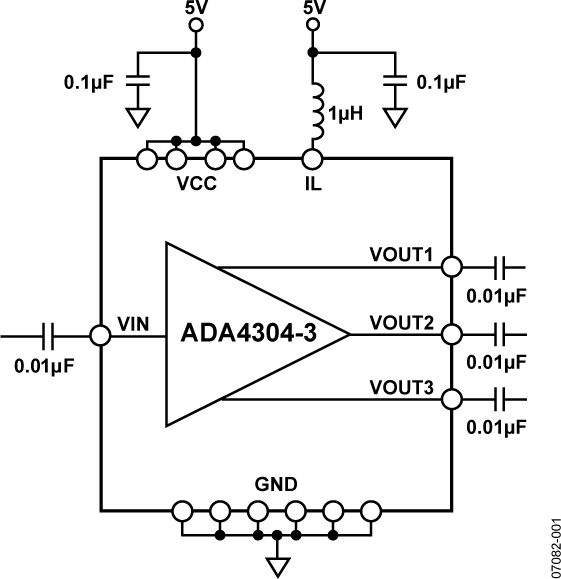

ADA4304-3/ADA4304-4是75 Ω有源分路器，适用于要求无损信号分离的应用。典型应用包括多调谐器数字机顶盒、有线分路器模块、多调谐器/支持数字有线功能（DCR）的电视以及家庭网关。对于这些应用，传统解决方案要求采用分立无源分路器模块以及独立的固定增益放大器。

ADA4304-3/ADA4304-4采用ADI公司专有的硅-锗（SiGe）互补双极性工艺制造，可实现极低的失真水平，噪声系数为4.6 dB。该器件是一种低成本替代解决方案，它将信号分路器元件和增益模块集成于单芯片中，从而得以简化设计、改善系统性能。ADA4304-3/ADA4304-4采用16引脚LFCSP封装，工作温度范围为−40°C至+85°C工业温度范围。

应用

数据手册，Rev. 0，11/07
