ADI亚德诺 ADUM4221 产品介绍

2026-03-09 0次

特性

4 A 峰值电流 (<2 Ω R_{DSON_x})
2.5 V 至 6.5 V 逻辑输入电压
4.5 V 至 35 V 输出电源电压
UVLO V_DD1 时，正向阈值2.5 V （最大值）
V_DDA 和 V_DDB 正向阀值上存在多个正向阈值 UVLO 选项
- A 级：4.5 V （最大值）
- B 级：7.5 V （最大值）
- C 级：11.6 V （最大值）
精准时序特性
- 44 ns 最大传播延迟

可调停滞时间
CMOS 输入逻辑电平
高共模瞬变抗扰度：150 kV/µs
高工作结温：125°C
默认低电平输出
安全和监管审批（申请中）
- UL 认证：符合 UL 1577
  - 5700 V rms 持续 1 分钟
- CSA 元件验收通知 5A（申请中）
- VDE 符合性证书（申请中）
  - DIN V VDE V 0884-11
  - V_IORM= 849 V 峰值
爬电距离增加的宽体 16 引脚 SOIC_IC

产品详情和应用

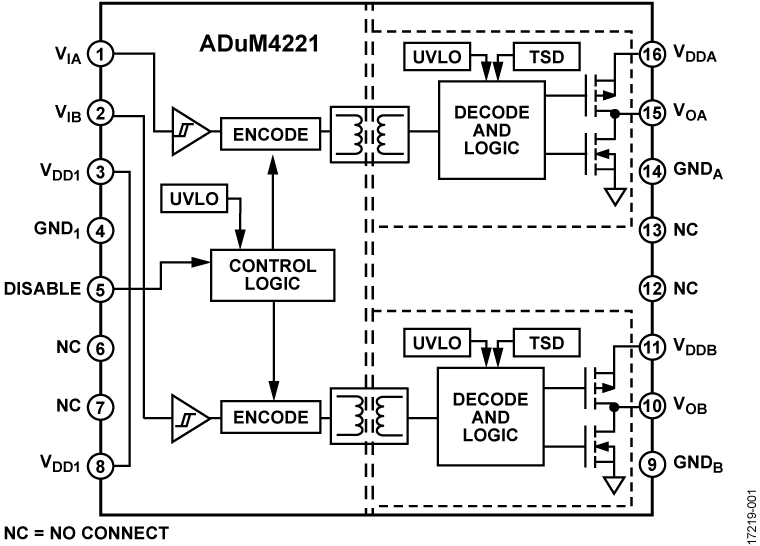

ADuM4221 是 4 A 隔离式半桥式栅极驱动器，采用 ADI公司的 iCoupler® 技术食先独立且隔离的高端和低端输出。ADuM4221 增加爬电距离d的宽体 16 引脚 SOIC_IC 封装可提供 5700 kV rms 的隔离。这些隔离元件集高速 CMOS 和单片变压器技术于一身，性能比其他选择更优，的如兼备脉冲变压器和栅极驱动器特点。

隔离器采用 2.5 V 到 6.5 V 的逻辑输入电压范围，兼容较低的电压系统。与采用高压电平转换方法的栅极驱动器相比， ADuM4221 能在输入和输出之间提供真正的电气隔离。

ADuM4221 内置重叠保护，并允许调整死区时间。死区时间引脚 (DT) 和 GND₁ 引脚之间的单电阻设置了高侧和低侧输出的次级侧死区时间。

如果 ADuM4221 的内部温度超过热关断温度 (TSD)，则内部热关断会将输出设置为低电平。因此，ADuM4121 能够在正或负开关电压下的开关电压范围内，可靠控制绝缘栅极双极晶体管 (IGBT) /金属氧化物半导体场效应晶体管 (MOSFET) 配置，从而实现简单的压摆率控制。

应用

开关式电源
隔离式 IGBT/MOSFET 栅极驱动器
工业反相器
氮化镓 (GaN)/碳化硅 (SiC) 兼容
