特性

• 匹配传输延迟
  • 20ns最小脉宽
  • 35Ns传输延迟，室温时
  • 2ns器件间传输延迟匹配，室温时
  • 5ns器件间传输延迟匹配 @ -40°C至+125°C温度范围
• 高CMTI (300kV/μs，典型值)
• 可靠电隔离
  • 可承受长达60s 的3kV_RMS (V_ISO)
  • 连续承受848V_RMS (V_IOWM)
  • GNDA和V_SSB之间可承受±5kV的浪涌，1.2/50μs波形
  • 高精度UVLO
  • 多种选项，支持较宽应用范围
  • 3种输出选项：GNDB、米勒钳位、可调节UVLO
  • 2种输入配置：带使能的单端(E版本)或差分(D)版本

产品详情和应用

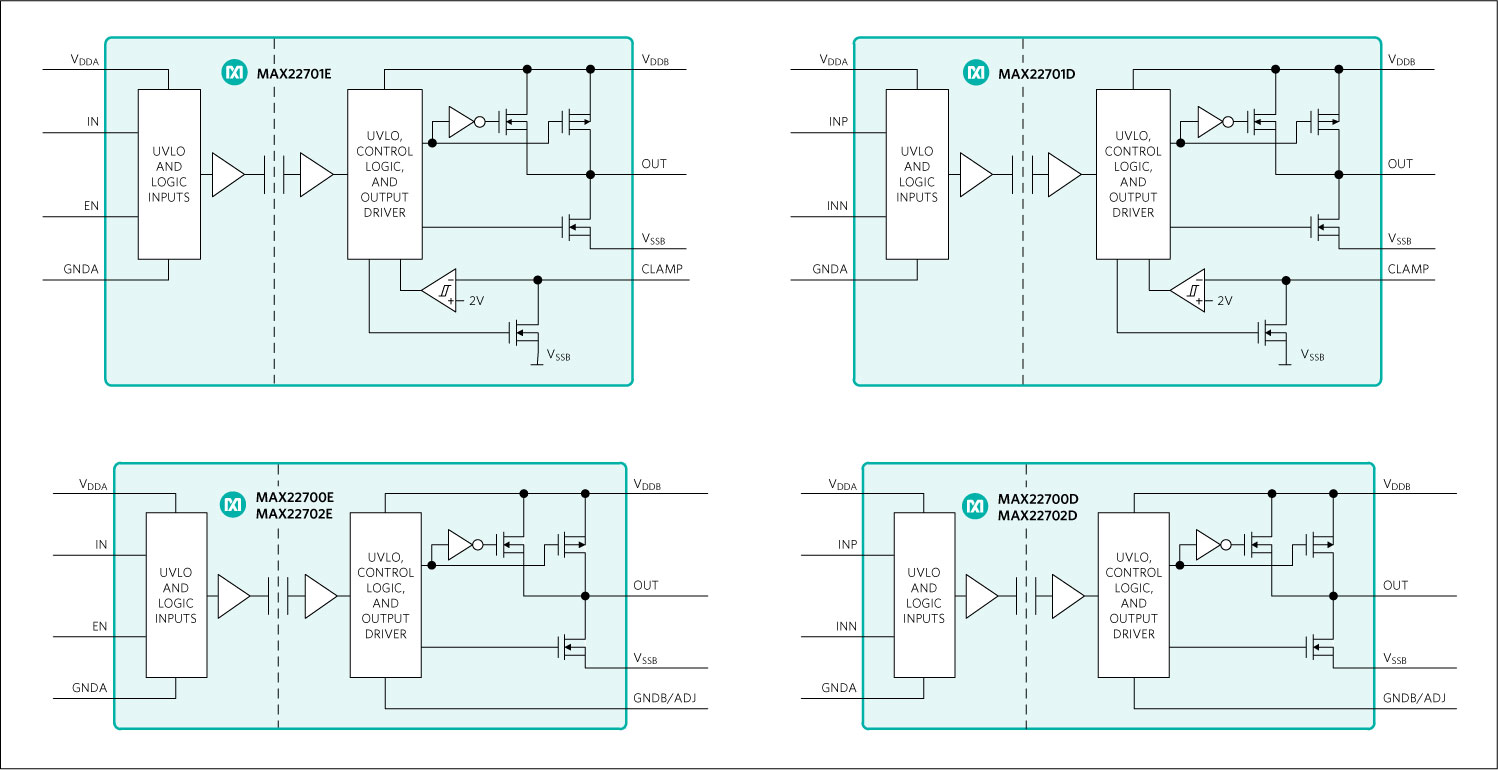

MAX22700–MAX22702为单通道隔离栅极驱动器家族，具有300kV/μs (典型值)超高共模瞬态抗扰性(CMTI)。器件设计用于驱动各种逆变器或电机控制应用中的碳化硅(SiC)或氮化镓(GaN)晶体管。全部器件均采用Maxim专有的工艺技术，具备集成数字电隔离功能。器件具有输出选项的其他版本，包括栅极驱动器共用引脚GNDB (MAX22700)、米勒钳位(MAX22701)和可调节欠压锁定UVLO (MAX22702)。此外，其他版本采用差分(D版本)或单端(E版本)输入。器件在不同电源域的电路之间传输数字信号。该家族中的所有器件均具有隔离功能，可承受长达60秒的额定3kV_RMS电压。

所有器件支持最小脉宽20ns，最大脉宽失真2ns。器件之间传输延迟匹配在2ns (最大值) @ +25°C环境温度，以及5ns (最大值) @ -40°C至+125°C工作温度范围。该特性降低功率管的死区时间，提高总体效率。

MAX22700和MAX22702用于低边驱动器时的最大R_DSON为1.25Ω，MAX22701用于低驱动时的RDSON为2.5Ω。所有器件用于高边驱动器时的最大RDSON为4.5Ω。相关的后缀，请参见定购信息。

MAX22700–MAX22702可用于驱动具有不同输出栅极驱动电路和B边电源电压的SiC（碳化硅）或GaN （氮化镓）FET。更多详细信息请参见典型工作电路。

MAX22700–MAX22702家族中的所有器件均采用8引脚、窄体、SOIC封装，爬电距离和间隙为4mm。封装材料的最小相对漏电起痕指数(CTI)仅为600V，使其具有一流的爬电距离指标。所有器件的额定工作环境温度为-40°C至+125°C。

应用

• 用于逆变器的隔离栅极驱动器
• 电机驱动
• UPS和PV逆变器
