ADI亚德诺 ADUM7223 产品介绍

2026-03-09 0次

特性

峰值输出电流：4 A
工作电压
高端或低端相对于输入： 565 VDC PEAK
高端至低端差分： 700 VDC PEAK
高工作频率：
1 MHz（最大值）
精密定时特性
隔离器和驱动器传播延迟：60 ns（最大值）
通道间匹配：7 ns（最大值）
3.3 V至5 V输入逻辑
4.5V至18 V输出驱动

UVLO：2.5 V V_DD1 A版本UVLO：4.1 V V_DD2
CMOS输入逻辑电平
高共模瞬变抗扰度： >25 kV/µs
工作结温高达： 125℃
默认低电平输出

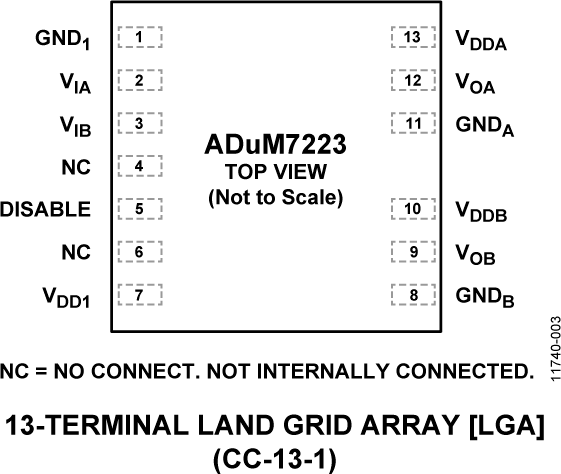

5 x 5 mm、14引脚LGA

产品详情和应用

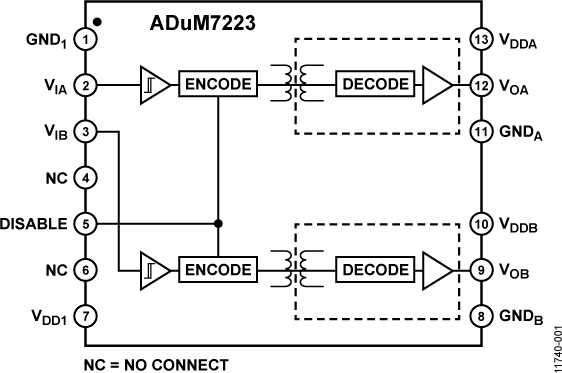

ADuM7223是一款4 A隔离式半桥栅极驱动器，采用ADI公司iCoupler®技术，提供独立且隔离的高端和低端输出。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于脉冲变压器和非隔离栅极驱动器组合等替代器件的出色性能特征。通过在单封装内集成隔离器和驱动器，传播延迟最大值仅为60 ns，而通道间的传播偏斜最大值仅为7 ns。

ADuM7223提供两个独立的隔离通道。 ADuM7223采用3.0 V至5.5 V电源电压工作，可与低压系统兼容。输出电压为4.5 V至18 V宽范围，并提供3种输出电压版本。 5 x 5 mm、LGA封装提供2500 V _{DC PEAK}工作电压（输入至输出以及输出至输出）。

与采用高压电平转换方法的栅极驱动器相比，这些栅极驱动器的输入与各输出之间具有真电流隔离优势。因此，这些栅极驱动器可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。

应用

开关电源
隔离式IGBT/MOSFET栅极驱动器
工业逆变器
