特性

• 4 A峰值驱动输出能力
• 输出功率器件电阻< 1Ω
• 去饱和保护
  隔离故障输出
  故障软关断
• 隔离故障和就绪功能
• 低传播延迟：55 ns（典型值）
• 最小脉冲宽度：50 ns
• 工作温度范围：-40°C至+125°C
• 输出电压范围至35 V
• 欲了解更多特性，请参考数据手册

产品详情和应用

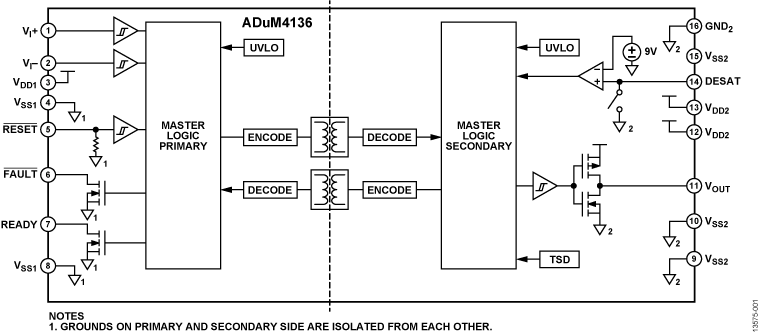

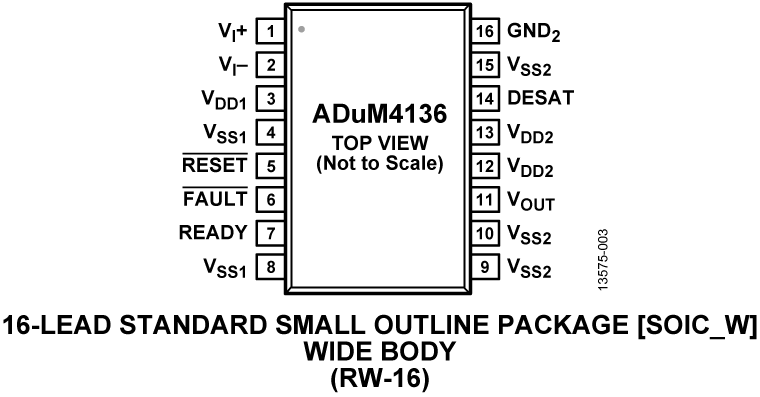

ADuM4136是一款单通道栅极驱动器，专门针对驱动绝缘栅极双极性晶体管(IGBT)进行了优化。ADI公司的iCoupler^®技术在输入信号与输出栅极驱动器之间实现隔离。

可采用单极性或双极性副电源工作，如果需要，可使用负栅极驱动器。

ADI公司芯片级变压器还提供芯片高压侧与低压侧之间的控制信息隔离通信。芯片状态信息可从专用的管脚读取。当器件副边出现故障时，可以在原边对复位操作进行控制。

去饱和检测电路集成在ADuM4136上，提供高压短路IGBT工作保护。去饱和保护包含降低噪声干扰的功能，比如在开关动作之后提供312 ns（典型值）的屏蔽时间，用来屏蔽初始导通时产生的电压尖峰。内部537 μA（典型值）电流源可确保很少的器件数量，且如需提高抗噪水平，内部消隐开关也支持增加外部电流源。

需要考虑将副边UVLO设置为IGBT通用的12 V阈值水平。

应用

• MOSFET/IGBT栅极驱动器
• 光伏(PV)逆变器
• 电机驱动
• 电源
