特性

• 可在宽负载电流范围内提供高效率
• ±0.8% 输出电压准确度
• 双路 N 沟道 MOSFET 同步驱动器
• 脉冲变压器同步
• 光耦合器反馈驱动器
• 可编程电流限制保护
• ±5% 裕度输出电压调节
• 可调的过压故障保护
• 电源良好标记
• 3.3V 辅助逻辑电源

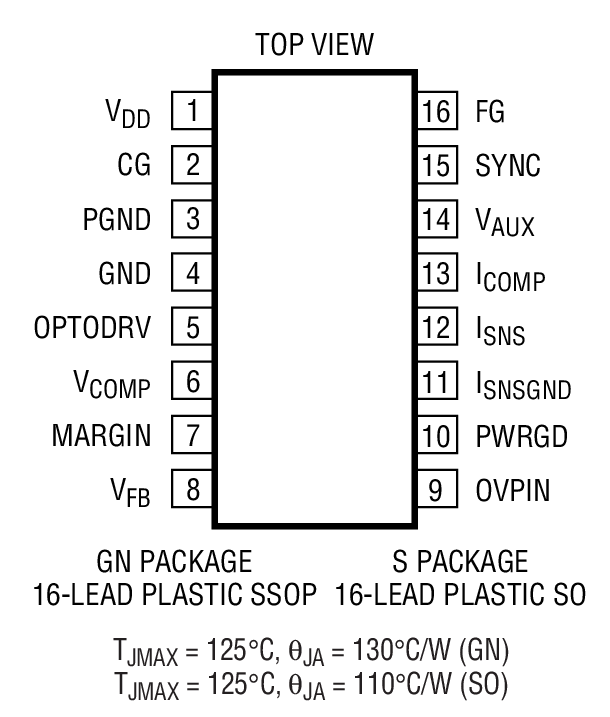

• 采用 16 引脚 SSOP 封装和 SO 封装



产品详情和应用

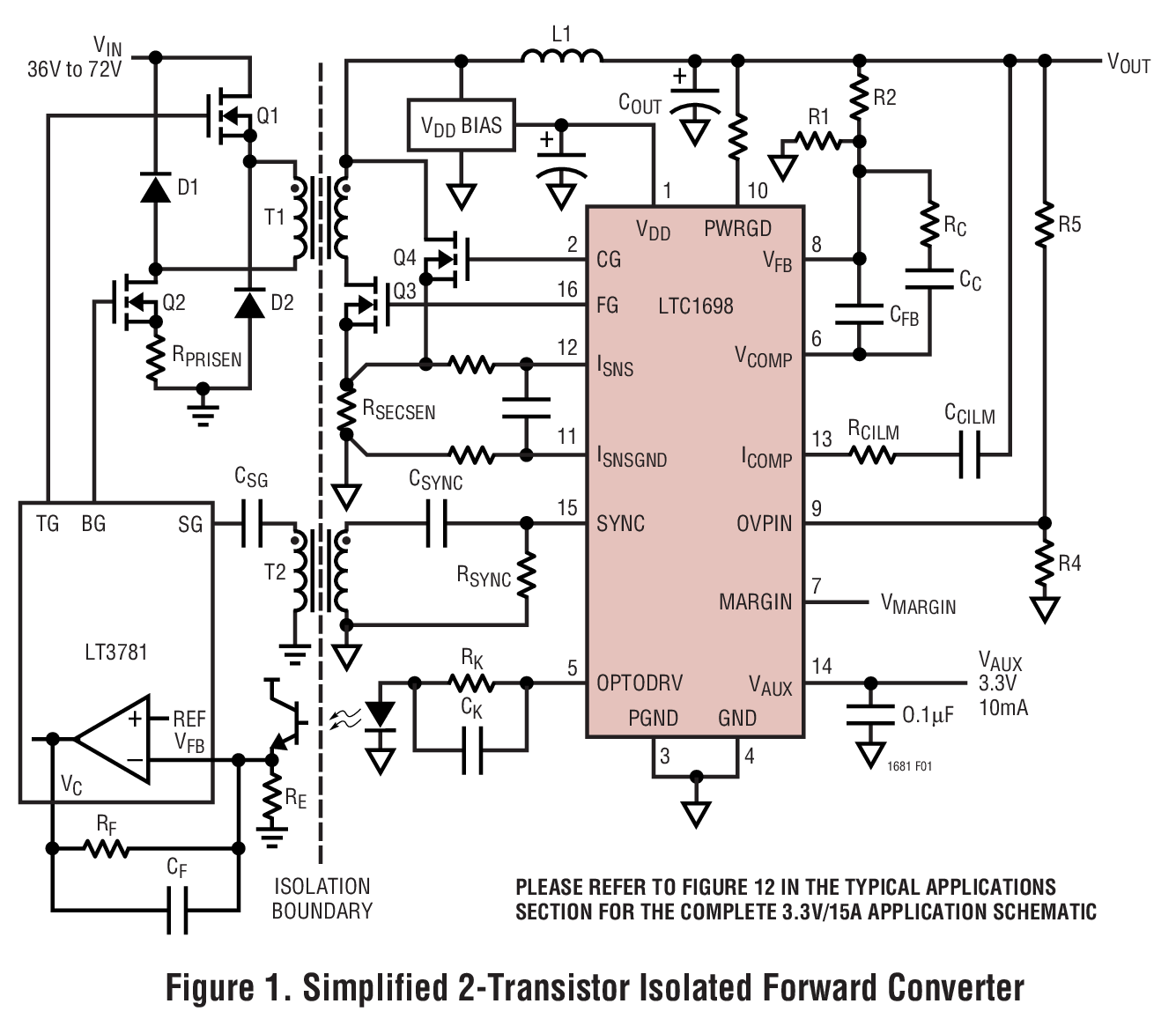

LTC^®1698 是一款精准的副端正激式转换器控制器，可同步地驱动外部 N 沟道 MOSFET。该器件专为与 LT^®3781 主端同步正激式转换器控制器搭配使用而设计，以构建一个完全隔离的电源。LT3781 通过一个小的脉冲变压器对 LTC1698 进行同步处理，而 LTC1698 则驱动一个反馈光耦合器以补偿反馈环路。获得了 ±0.8% 的输出准确度和宽负载电流范围内的高效率。

LTC1698 采用一个外部电流检测电阻器提供了准确的副端电流限制。MARGIN 引脚上的输入电压提供了 ±5% 的输出电压调节。该器件提供了一个电源良好标记和过压输入，以确保正确的电源状况。LTC1698 内置了一个 3.3V 辅助逻辑电源，该电源可提供高达 10A 的输出电流。

• 48V 输入隔离式 DC/DC 转换器
• 隔离式电信电源系统
• 分布式电源降压型转换器
• 工业控制系统
• 汽车和重型设备
