ADI亚德诺_MAX253_产品介绍

ADI亚德诺 MAX253 产品介绍

2026-03-09 0次

特性

用于隔离式RS-485/RS-232数据接口应用的简单电源变压器驱动器设计
- 5V或3.3V单电源
- 低电流关断模式：0.4µA
- 引脚可选频率：350kHz或200kHz
8引脚DIP、SO和µMAX^®封装只需占用很小的电路板空间

产品详情和应用

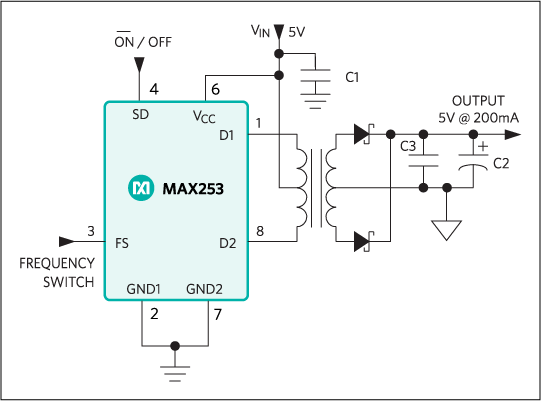

MAX253单片振荡器/功率驱动器专门用于为隔离式RS-485或RS-232数据接口提供隔离电源。该器件通过5V或3.3V直流电源驱动中心抽头变压器原边。可以绕制副边线圈以在高达1W的功率水平下提供所需的任何隔离电压。

MAX253包含一个CMOS振荡器，用于驱动一对N沟道电源开关。振荡器以双倍输出频率运行，驱动一个翻转触发器以确保每个开关的占空比为50%。设置了内部延迟以确保在两个开关之间提供先开后合动作。

SD引脚将整个器件置于低功耗关断状态，此时电源开关和振荡器都会禁用。

应用

桥接地电位差
高噪声抑制通信接口
隔离型和/或高压电源
隔离型RS-485/RS-232电源
医疗装置
过程控制
变压器驱动器
