特性

• 隔离数据接口支持高达1260V_RMS（1分钟）
• 为I/O引脚提供±15kV ESD保护
• 限摆率数据传输（MAX3480EB为160kbps）
• 高速、隔离式2.5Mbps RS-485接口(MAX3480EA)
• +3.3V单电源
• 用于驱动器过载保护的限流和热关断功能
• 标准28引脚PDIP封装
• 支持总线连接多达128个收发器

产品详情和应用

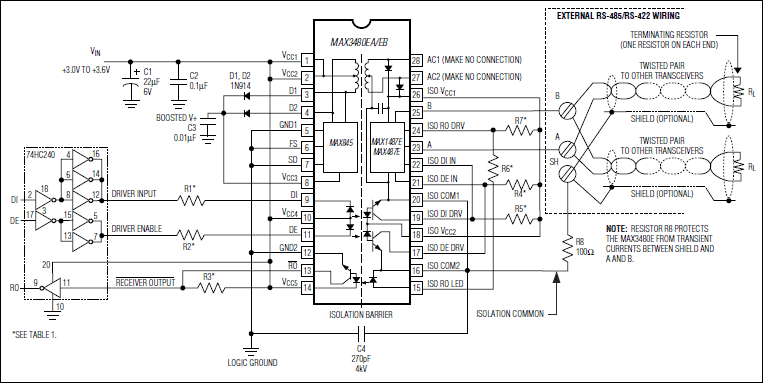

MAX3480EA/MAX3480EB均为电气隔离的RS-485/RS-422数据通信接口。RS-485/RS-422 I/O引脚受到保护，可防止±15kV静电放电(ESD)冲击，不会发生闩锁。收发器、光耦合器和变压器都集成在一个低成本的28引脚PDIP封装中。接口的两侧均通过逻辑侧的+3.3V单电源供电。

MAX3480EB具有低摆率驱动器，可充分降低EMI并减少因电缆端接不当引起的反射，从而实现数据速率高达160kbps的无误差数据传输。MAX3480EA的驱动器摆率不受限制，因此传输速率高达2.5Mbps。

驱动器具有短路限流功能，并且通过热关断电路将驱动器输出置于高阻抗状态，以防止功耗过大。接收器输入具有故障安全特性，可在输入开路时确保输出保持逻辑高电平。

MAX3480EA/MAX3480EB可承受1260V_RMS（1分钟）或1520V_RMS（1秒）。其隔离输入和输出符合RS-485/RS-422规范。

应用

• 自动测试设备(ATE)
• 暖通空调/楼宇控制网络
• 工业控制局域网
• 隔离式RS-485/RS-422数据接口
• 电信
• 适用于EMI敏感应用的收发器
