ADI亚德诺_LTC6820_产品介绍

ADI亚德诺 LTC6820 产品介绍

2026-03-09 0次

特性

AEC-Q100通过汽车应用认证
1Mbps隔离式SPI数据通信
使用标准变压器实现简单的电气隔离
单条双绞线上的双向接口

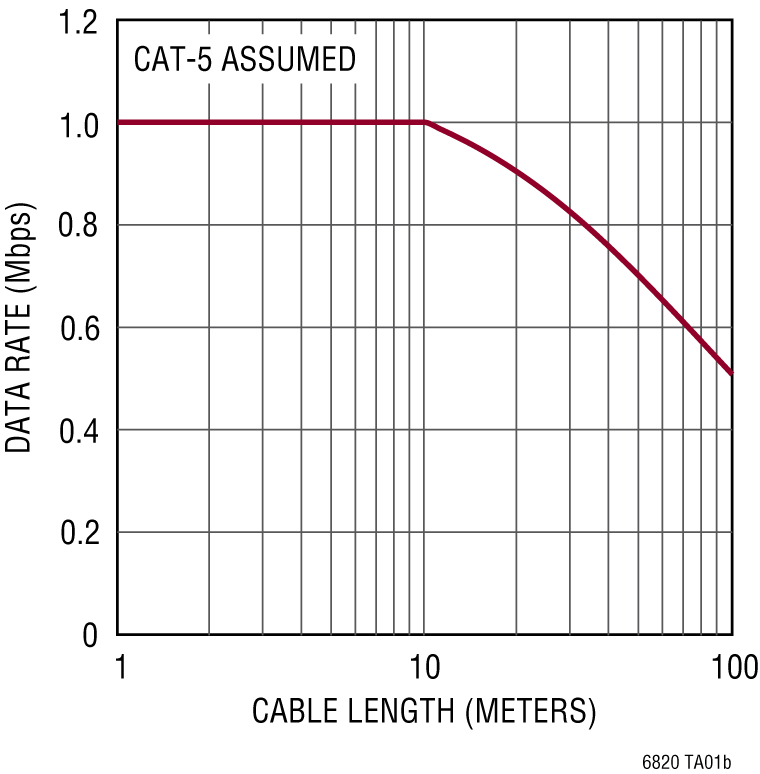

支持长达100米的电缆
极低EMI敏感性和辐射
针对高抗噪能力或低功耗应用可配置

设计用于ISO26262兼容系统
在大多数SPI系统中无需软件变更
超低2µA空闲电流
自动唤醒检测
工作温度范围：−40°C至125°C
2.7V至5.5V电源供电
支持1.7V至5.5V的所有逻辑接口

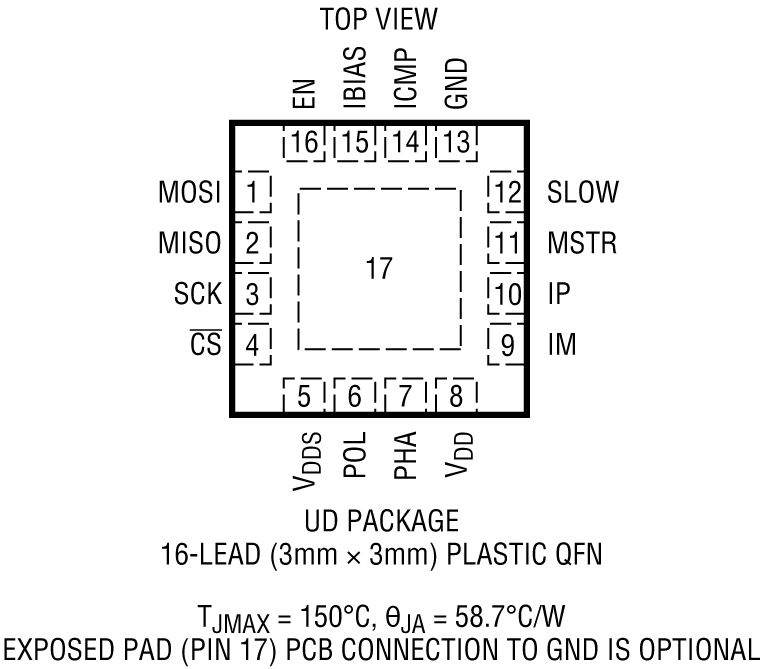

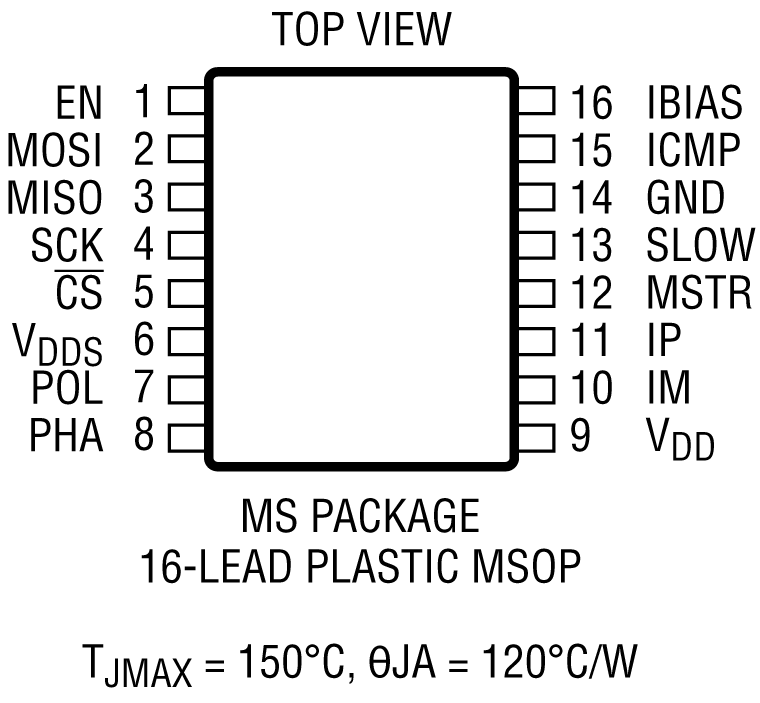

提供16引脚QFN和MSOP封装

产品详情和应用

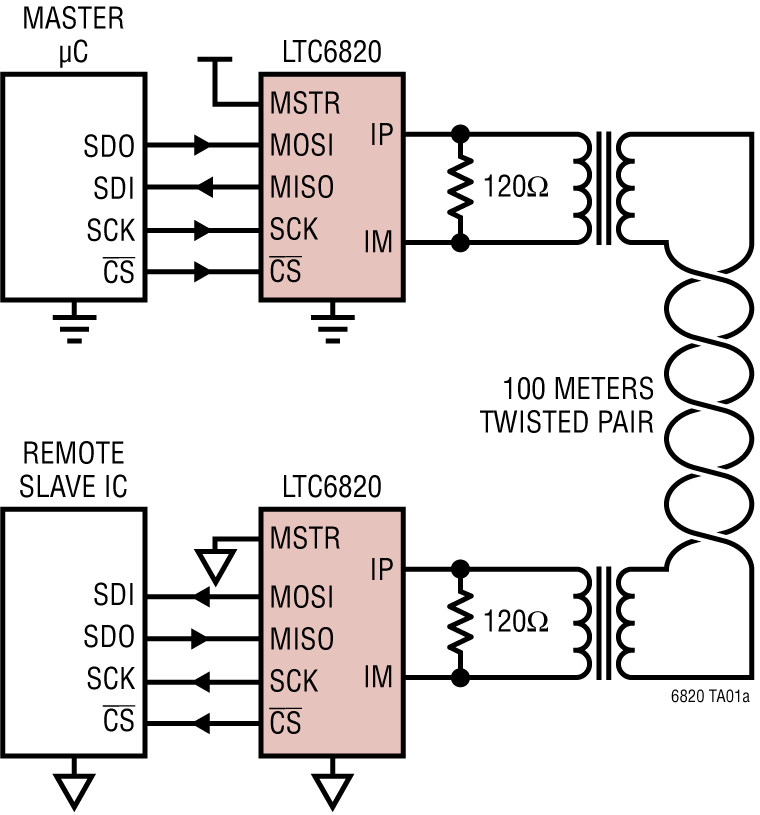

LTC^®6820 可通过单个双绞线连接在两个隔离器件之间提供双向 SPI 通信。每个 LTC6820 将逻辑状态编码为信号，并跨越一个隔离势垒将信号传送至另一个 LTC6820。接收 LTC6820 对传输信号进行解码并把从总线驱动至适当的逻辑状态。隔离势垒可利用一个简单的脉冲变压器进行桥接，以实现几百伏的隔离度。

LTC6820 采用匹配的供电和吸收电流来驱动差分信号，从而免除了增设变压器中心抽头的需要并降低了 EMI。接收器中的高精度窗口比较器负责检测差分信号。驱动电流和比较器门限由一个简单的外部电阻分压器设定，因而使得系统能够针对所需的电缆长度和期望的信噪比性能实施相应的优化。

应用

工业网络
电池监视系统
远程传感器
