特性

• ±50V隔离
• 关断模式下电源电流为20µA
• 确保250kbps的数据速率
• /FAULT输出
• 关断模式下发射器与接收器的输出为高阻态
• 提供节省空间的SSOP封装
• 无需电感/变压器，简化了EMI兼容性问题
• 光隔离收发器的低成本替代产品
• 电源电压低至3.0V时仍满足EIA/TIA-232标准

产品详情和应用

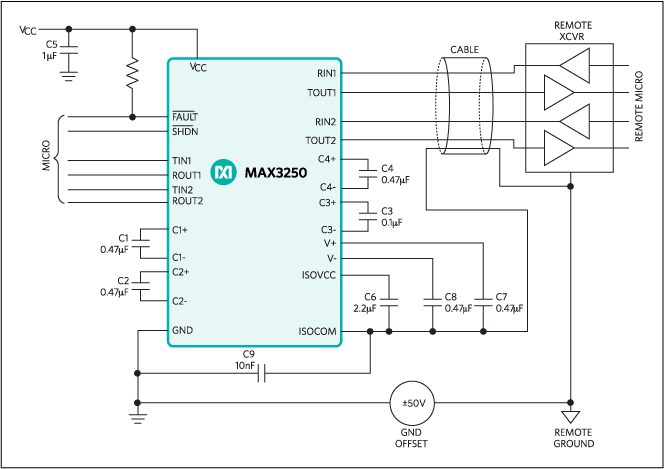

MAX3250为3.0V至5.5V供电、±50V隔离的EIA/TIA-232和V.28/V.24通信接口芯片，可提供高速数据传输。MAX3250为双管芯器件，允许RS-232侧与逻辑侧(ISOCOM与GND)存在±50V的压差，这一特性使其能够工作在具有高共模电压的噪音环境下。如果RS-232线路由于偶然因素被短接到+24V或±48V电源，该特性能够避免芯片损坏。

MAX3250逻辑侧采用3V至5.5V的单电源供电，利用外部±100V的电容将电源从逻辑侧传递到隔离侧。

MAX3250含有两个接收器(Rx)和两个驱动器(Tx)，在保证RS-232输出电平的前提下，确保数据速率达250kbps。收发器采用专有的低压差发送输出级，采用3V至5.5V供电时，利用双电荷泵结构提供真正的RS-232性能。/FAULT漏极开路输出在任何一路RS-232输入出现过高的隔离端电压时产生报警信号，这个输出可以驱动一个报警LED或由处理器监视，以防芯片运行在这种条件下。关断模式下接收器输出为高阻态，允许多个接口(IrDA、RS-232、RS-485)连接到同一个UART。

MAX3250提供节省空间的28引脚SSOP封装。

应用

• 诊断端口
• 工业控制
• PC至路由器连接
• 销售终端机(POS)装置
• 可编程逻辑控制器
• 电信设备
