ADI亚德诺 ADM2763E 产品介绍
2026-03-09
0次
特性
- 5.7 kV rms 信号隔离型 RS-485 接口收发器
- 符合 DIN V VDE 0884-11 的 1500 V 峰值和直流工作电压
- 低辐射发射：通过 EN 55032 B 级认证，并在 2 层 PCB 上留有余量
- 接收器线缆反接智能功能
- 校正 A 和 B 总线引脚上的线缆反接，同时保持全面的接收器故障安全功能
- RS-485 接口 A、B、Y 和 Z 总线引脚具有 IEC ESD 保护
- ≥ ±12 kV IEC 61000-4-2 接触放电
- ≥ ±15 kV IEC 61000-4-2 空气放电
- 低速 500 kbps 数据速率，适用于 EMI 控制
- 灵活电源输入
- 初级 VDD1 电源为 1.7 V 至 5.5 V
- 隔离 VDD2 电源为 3.0 V 至 5.5 V
- 符合 5V VDD2 的 Profibus ®
- −40°C 至 +125°C 的宽工作温度范围
- 高共模瞬变抗扰度：>250 kV/μs
- 短路、开路和输入悬空接收器失效安全
- 支持 192 个总线节点（72 kΩ 接收器输入阻抗）
- 全面支持热插拔控制器（无毛刺上电和关断）
- 安全和监管审批（申请中）
- CSA 元件验收通知 5A、DIN V VDE V 0884-11、UL 1577, CQC11-471543-2012、IEC 61010-1

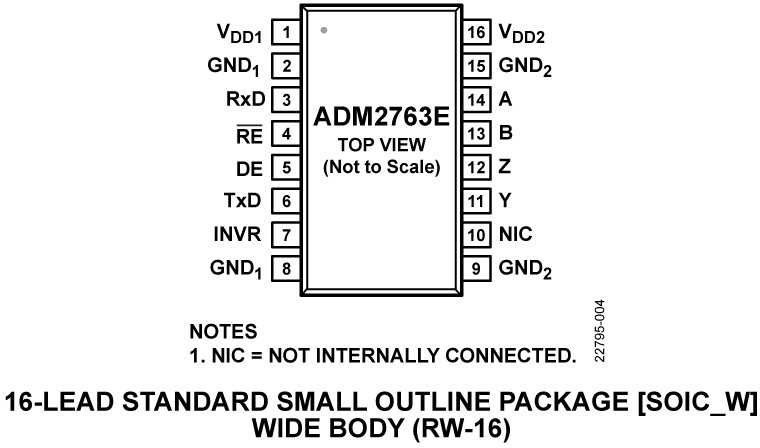

- 16 引脚、宽体 SOIC_W 封装，标准引脚排列的爬电距离和净空为 8.3 mm
产品详情和应用

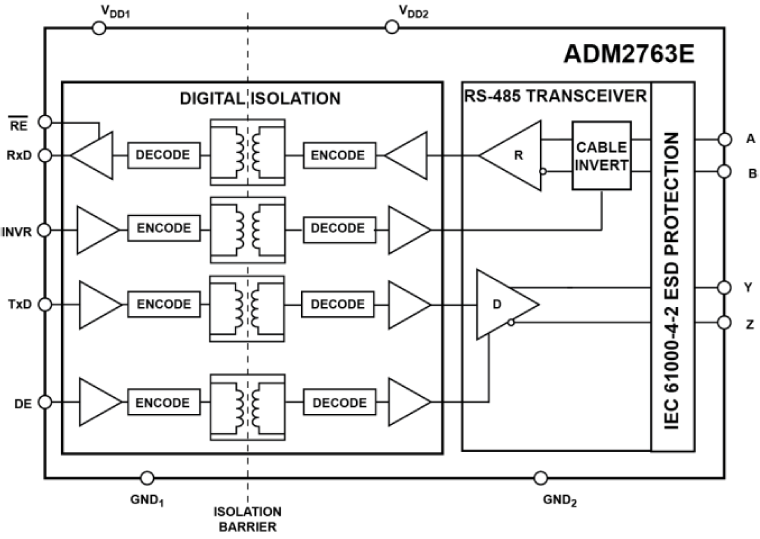

ADM2761E/ADM2763E 是速率为500 kbps、隔离电压达5.7 kVRMS的信号隔离型RS-485收发器，可在双层印刷电路板(PCB)上满足EN 55032 B级辐射发射测试要求，且留有余量。该系列器件符合RS-485与RS-422通信标准。ADM2761E/ADM2763E的隔离屏障具备出色的系统级抗干扰能力，可满足IEC 61000-4-x系列系统级电磁兼容性(EMC)标准要求。该系列器件适用于需要在器件使用寿命内隔离1060 VRMS和1500 VDC工作电压的应用。
在RS-485的A、B、Y、Z引脚处，该系列器件可抵御符合IEC 61000-4-2标准的静电放电(ESD)事件，接触放电防护等级≥±12 kV，空气放电防护等级≥±15 kV。ADM2763E具备接收器线缆反接引脚，可快速修正A、B接收器总线引脚上的线缆反接问题，同时保持接收器完整的故障安全性能。
该系列器件针对长线缆低速传输场景进行了优化，最高数据速率达500 kbps。当VDD2电源提供5 V电压时，凭借高差分输出电压优势，该系列器件能够满足PROFIBUS® 节点的使用需求。VDD1 主电源和VDD2隔离电源均支持宽电压范围，分别为1.7 V至5.5 V和3.0 V至5.5 V。该系列器件提供半双工与全双工两种选择，采用业界标准的16引脚宽体SOIC_W封装，爬电距离与电气间隙均为8.2 mm。
应用
- 太阳能逆变器
- 电气测试和测量
- 采暖、通风和空调(HVAC)网络
- 工业现场总线
- 楼宇自动化
