特性

• I²C通信频率高达1MHz
• 1-Wire标准和过驱时序通信速度
• 1-Wire命令编写脚本能力
• 针对t_RSTL、t_MSI、t_MSP、t_RSTH、t_W0L、t_W1L、t_MSR、 t_REC、RPUP和PDSLEW提供可调1-Wire时序
• 0.75Kb EEPROM用于存储用户数据
• 1个开漏GPIO引脚
• 大容量1-Wire块缓冲器（126字节），可实现高效数据传输
• 工作范围：2.97V至3.63V，-40°C至+85°C

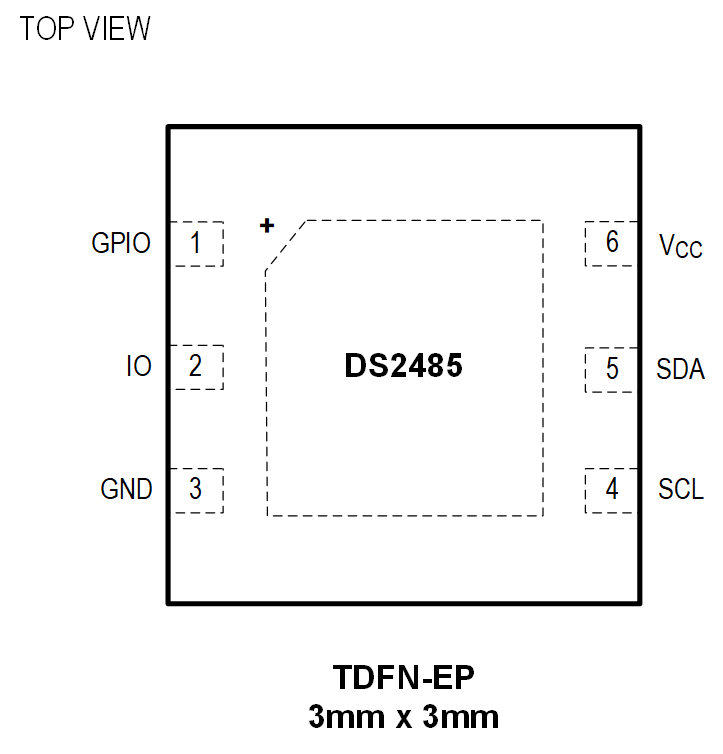

• 3mm x 3mm、6引脚TDFN-EP封装

产品详情和应用

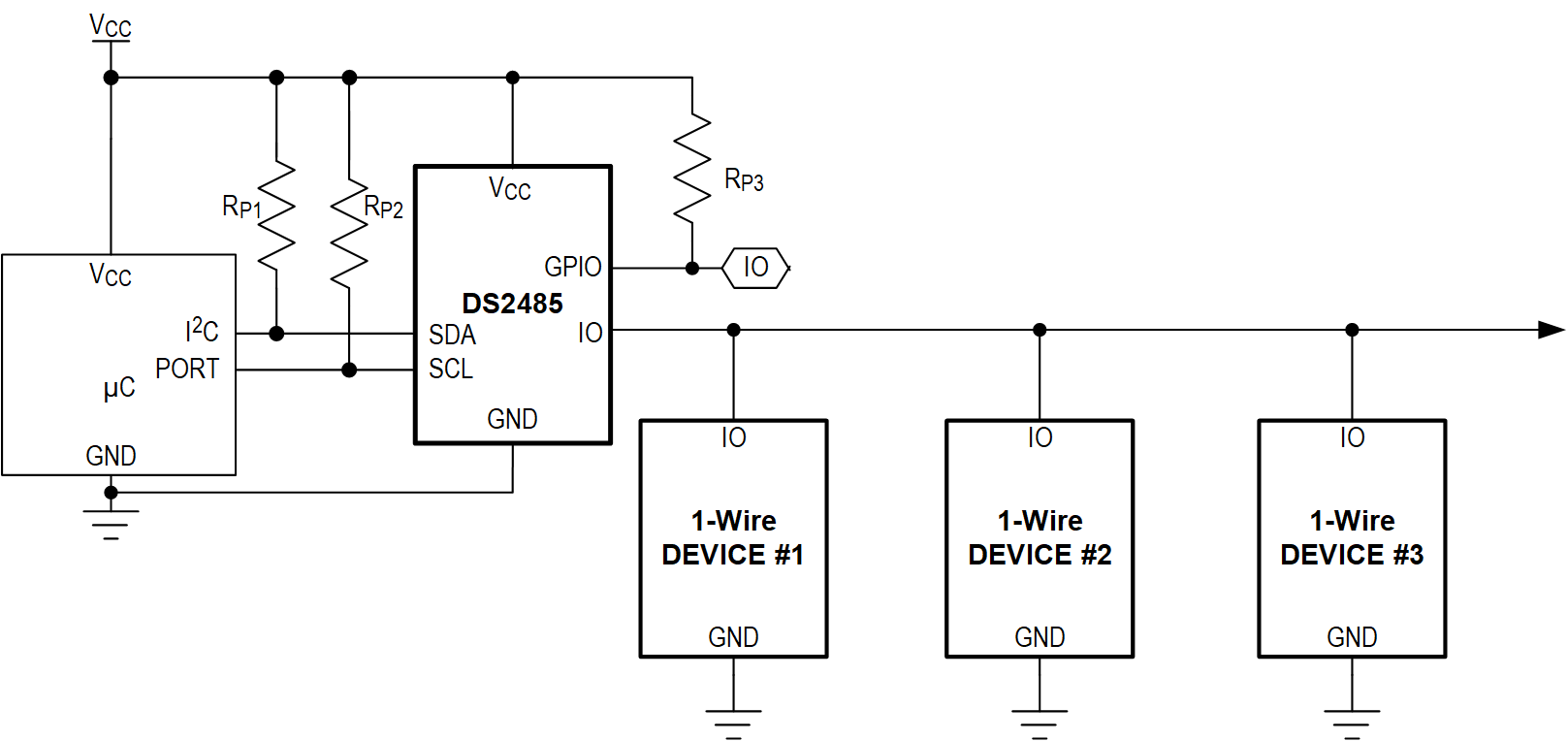

DS2485为1-Wire®主机，执行I²C主机和连接的任何1-Wire从机之间的协议转换。对于1-Wire线驱动，芯片内部的用户可调定时器将系统主处理器从繁琐的1-Wire波形时序控制中解放出来，支持标准和高速1-Wire通信。1-Wire主机具有可选的有源或无源1-Wire上拉。强上拉功能通过1-Wire总线为EEPROM和加密计算等1-Wire器件供电。

应用

• 工业传感器和工具
• 受限耗材
• 医疗仪器
• 打印机墨盒识别
