ADI亚德诺 ADUM4160 产品介绍

2026-03-09 0次

特性

提供中文数据手册
完全兼容USB 2.0
低速和全速数据速率：1.5 Mbps和12 Mbps
双向通信
xD+和xD−线路短路保护功能

3.3 V和5 V（双模电源配置） - 欲了解更多信息，请参考数据手册。
3A类接触式ESD性能，符合ANSI/ESD STM5.1-2007标准
工作温度最高可达105°C
高共模瞬变抗扰度：>25 kV/μs
提供评估板
欲了解更多特性，请参考数据手册。

产品详情和应用

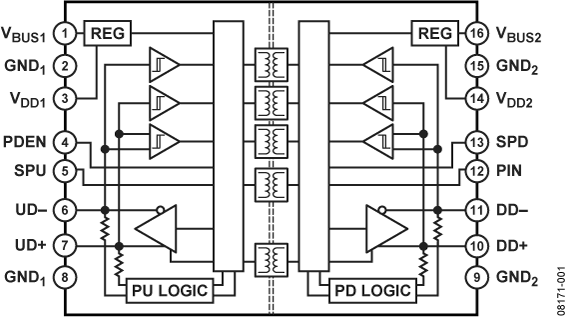

ADuM4160是一款基于ADI公司iCoupler®技术的USB端口隔离器。它将高速CMOS工艺与单片空芯变压器技术相结合，可提供优异的工作性能，并且很容易与低速和全速USB兼容外设集成。

许多微控制器实施的USB只向外部引脚提供D+和D−线路。这在许多情况下都符合需求，因为它仅需极少的外部器件，并简化了设计；不过，当需要隔离时，这会带来难题。USB线路必须自动在主动驱动D+/D−、接收数据与允许外部电阻设置总线空闲状态之间切换。ADuM4160结构既可以检测数据流向，同时能够控制输出缓冲的状态。数据流向根据一个个分组确定。

ADuM4160将基于边沿检测的iCoupler技术与内部逻辑结合使用，可实现透明、易于配置、面对上游的端口隔离器。隔离上游端口具有电路简单、电源管理和操作稳健等多种优势。

这款隔离器的传播延迟与标准集线器和电缆的传播延迟相当。它可以采用任一侧的3.1 V至5.5 V电源电压供电，并能在内部将该电压调节至信号电平，从而与VBUS直接相连。ADuM4160对上拉电阻进行隔离控制，以便外设能控制连接时序。该器件的空闲电流较低；需要挂起模式。

应用

USB外设隔离
隔离式USB集线器
