特性

• 可靠的数字信号电隔离
  • 可承受2.75kV_RMS达60s (V_ISO)
  • 连续承受443V_RMS (V_IOWM)
  • 630V_PEAK重复峰值电压(V_IORM)
  • 承受±10kV浪涌，符合IEC 61000-4-5标准
  • 2种封装(4mm或8mm爬电距离和间隙)
• 直接连接绝大多数微控制器和FPGA
  • 支持2.25V至5.5V电源
  • 直流至1.7MHz双向数据传输
• 低功耗
  • 5.3mA /通道(典型值) @ 1.7MHz

产品详情和应用

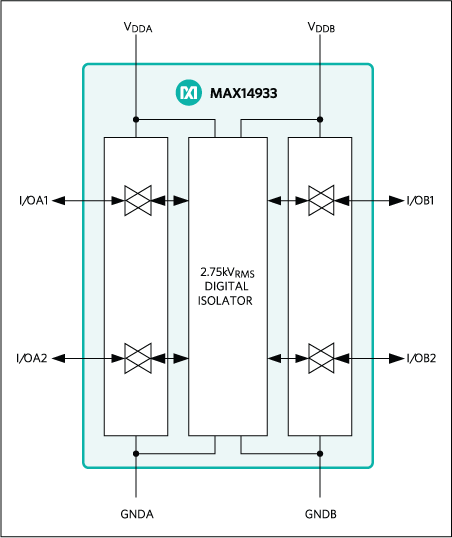

MAX14933为双通道、2.75kV_RMS I²C数字隔离器，采用Maxim专有的工艺技术。对于要求5kV_RMS隔离的应用，请参考MAX14937数据资料。MAX14933产品系列能使数字信号在不同电源域的电路之间进行传输，工作环境温度高达+125°C。

器件提供双路、双向、漏极开路通道，满足I²C等要求在同一数据线上双向传输数据的应用。为了防止锁存，A侧输出包括特殊缓冲器，其将逻辑低电压调节为0.9V（最大值），并且输入逻辑低阈值至少比输出逻辑低电压低50mV。B侧采用常规缓冲器，不对逻辑低输出电压进行调节。

器件在隔离器的两侧均具有独立的2.25V至5.5V电源。器件支持直流至1.7MHz数据速率，可用于带有时钟延展的I²C隔离总线。

MAX14933采用16引脚宽体(10.3mm x 7.5mm)和窄体(9.9mm x 3.9mm) SOIC封装。所有器件的额定工作环境温度为-40°C至+125°C。

应用

• 电池管理
• I²C、SMBus、PMBusTM接口
• 仪表
• 电源
