ADI亚德诺 ADN4652 产品介绍

2026-03-09 0次

特性

5 kV rms LVDS隔离器
符合TIA/EIA-644-A LVDS标准
多种双通道配置
最高600 Mbps开关速率，具有低抖动

传播延迟：4.5 ns（最大值）
151 ps最大峰峰值抖动（600 Mbps）
最大脉冲偏斜：100 ps
不同器件通道间偏斜：最大600 ps

2.5 V或3.3 V电源
-75 dBc电源纹波抑制和毛刺抑制
±8 kV IEC 61000-4-2 ESD跨越隔离保护
高共模瞬变抗扰度：>25 kV/μs
具有600Mbps PRBS或300 MHz时钟，符合EN55022 B类辐射标准

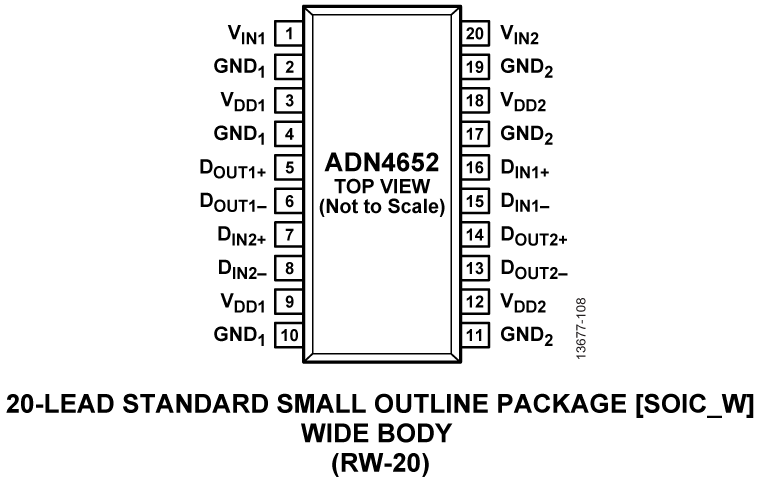

安全和法规认证（RW-20封装）

UL（申请中）1分钟5000 V rms，符合UL 1577
CSA元件验收通知#5A（申请中）符合VDE标准证书（申请中）

DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
V_IORM = 424 V 峰值

欲了解更多特性，请参考数据手册

产品详情和应用

ADN4652是一款信号隔离式、低压差分信号(LVDS)缓冲器，数据速率高达600 Mbps，并且具有极低的抖动。

该器件集成 iCoupler技术，增强了高速工作性能，可提供符合TIA/EIA-644-A标准的LVDS驱动器和接收器电气隔离。从而实现LVDS信号链的直接隔离。

LVDS和隔离电路采用2.5V电源，提供高速工作和低抖动。集成片上LDO采用外部3.3V电源可以提供需要的2.5V电源。额定温度范围为宽工业温度范围，采用20引脚宽体SOIC封装，具有5kV rms隔离。

应用

模拟前端(AFE)隔离
数据平面隔离
隔离高速时钟和数据链路
针对LVDS提供隔离SPI
