特性

• 将SPI/MICROWIRE或I²C微处理器总线桥接到异步接口，例如RS-485、RS-232或IrDASM
  • SIR和MIR兼容IrDA编码器/解码器
  • 线路噪声指示确保数据链路的完整性
• 128字缓存器和自动控制功能有助于减轻微控制器负荷
  • /RTS_和/CTS_ Flow自动流控制
  • XON/XOFF自动软件流控制
  • 9位多点模式数据滤波
    • 特殊字符检测
    • 基于GPIO的字符检测
    • 两个定时器连接至GPIO
    • 8个灵活GPIO具有20mA驱动能力
• 节省电路板面积
  • TQFN (5mm x 5mm)封装
  • 单芯片集成双UART
• 快速数据率允许不同接口标准下的最大系统灵活性
  • 24Mbps (最大值)数据率
  • 高分辨率可编程波特率
  • SPI时钟速率高达26MHz
  • 快速模式可支持高达1MHz的I2C通信
• 集成内部振荡器，无需外部振荡器、降低BOM成本
  • 集成PLL和分频器
• 电源管理控制最大程度地降低便携产品功耗
  • 1.71V至3.6V供电范围
  • 关断和自动休眠模式
    • 关断电流仅为1µA
• 控制器和收发器接口提供灵活的逻辑电平转换，确保系统兼容性
• 寄存器兼容MAX3107、MAX3108和MAX148301

产品详情和应用

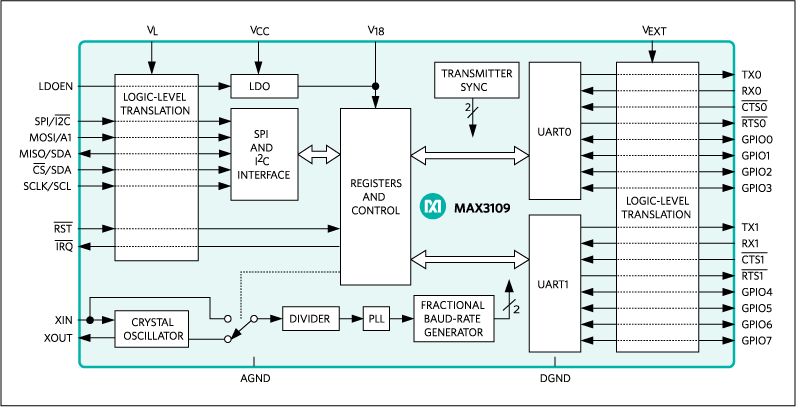

MAX3109先进的双通道通用异步收发器(UART)具有128字收发先进/先出(FIFO)堆栈和高速SPI™或I²C控制器接口。2倍速和4倍速模式允许工作在最高24Mbps数据速率。锁相环(PLL)和分数波特率发生器允许灵活设置波特率、选择参考时钟。

利用收发器和控制器接口的独立电平转换器，可轻松连接采用不同电源供电的微控制器、FPGA和收发器。

带有可选择FIFO中断的自动硬件、软件流控制能够从主控制器接管低级操作，减轻处理器负荷。自动半双工收发器控制可编程建立、保持时间，从而允许MAX3109支持PROFIBUS-DP等高速通信系统。128字FIFO具有先进的FIFO控制功能，减轻主处理器的数据流管理负荷。

MAX3109提供32引脚TQFN (5mm x 5mm)封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 汽车信息娱乐系统
• 手持式设备
• HVAC或楼宇控制
• 医疗系统
• 销售终端(POS)
• 电表
• 可编程逻辑控制器(PLC)
