ADI亚德诺 ADN4650 产品介绍

2026-03-09 0次

特性

5 kV rms/3.75 kV rms LVDS隔离器
符合TIA/EIA-644-A LVDS标准
多种双通道配置
最高600 Mbps开关速率，具有低抖动
- 传播延迟：4.5 ns（最大值）
- 峰峰值总抖动：151 ps（最大值，600 Mbps）
- 最大脉冲偏斜：100 ps
- 最大器件间偏斜：600 ps
2.5 V或3.3 V电源
-75 dBc电源纹波抑制和毛刺抑制
±8 kV IEC 61000-4-2 ESD隔离栅保护
高共模瞬变抗扰度：>25 kV/μs
具有600 Mbps PRBS频率，符合EN55022 B类辐射标准

安全和法规认证（
产品详情和应用

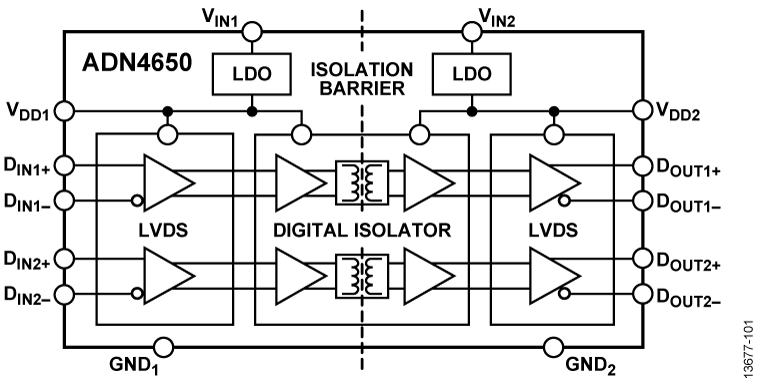

ADN4650/ADN4651/ADN4652¹均为信号隔离式、低压差分信号(LVDS)缓冲器，数据速率高达600 Mbps，并且具有极低的抖动。

该器件集成ADI公司的iCoupler^®技术，增强了高速工作性能，可提供符合TIA/EIA-644-A标准的LVDS驱动器和接收器电气隔离。该技术可实现LVDS信号链的直接隔离。

该器件提供多种通道配置，ADN4651/ADN4652上的LVDS接收器内置故障安全机制，确保当输入浮动、短路或端接但没有驱动时，对应LVDS驱动器输出为逻辑1。

LVDS和隔离电路采用2.5 V电源，提供高速工作和低抖动。集成片上低压差稳压器(LDO) MDD辰达半导体回扫型ESD，为HDMI接口提供安全防护上一篇下一篇散热设计不良会导致 MOSFET 过热失效？MDD辰达半导体一文讲透
