ADI亚德诺 LTM2810 产品介绍

2026-03-09 0次

特性

6 通道逻辑隔离器：7500 V_RMS 持续 1 分钟
16.2 mm 爬电距离
CSA - UL-IEC认证，文件编号255632
工作电源电压 3 V 至 5.5 V
带集成隔离侧 LDO 的变压器驱动器
SPI/数字 (LTM2810-S) 或 I²C (LTM2810-I) 选项

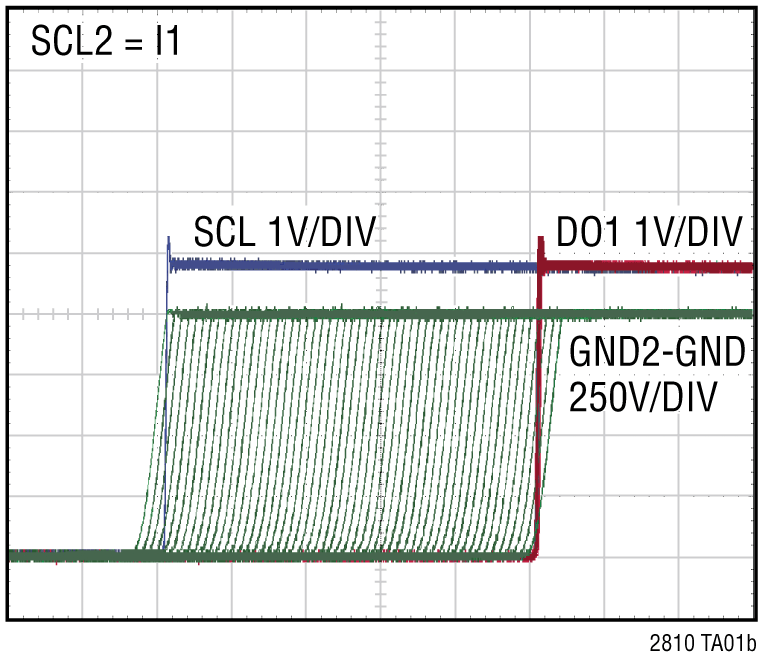

高共模瞬变抗扰度：50 kV/μs
高速运行：
- 10 MHz 数字隔离
- 4 MHz/8 MHz SPI 隔离
- 400 kHz I²C 隔离

工作温度高达 125°C（H 级）
1.62 V 至 5.5 V 逻辑电源可实现灵活的数字连接
±25 kV ESD HBM 跨隔离栅保护
最大连续工作电压：1 kV_RMS，1.6 kV_DC
低电流关断模式 (<10 µA)

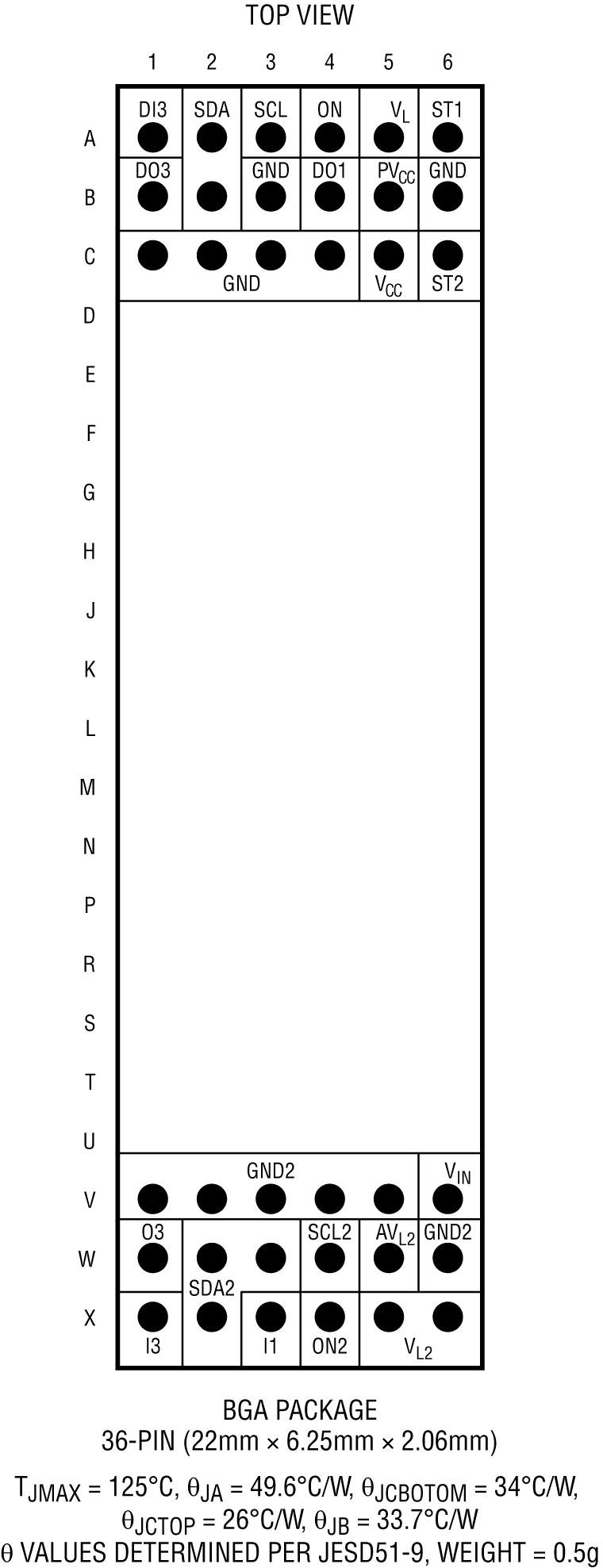

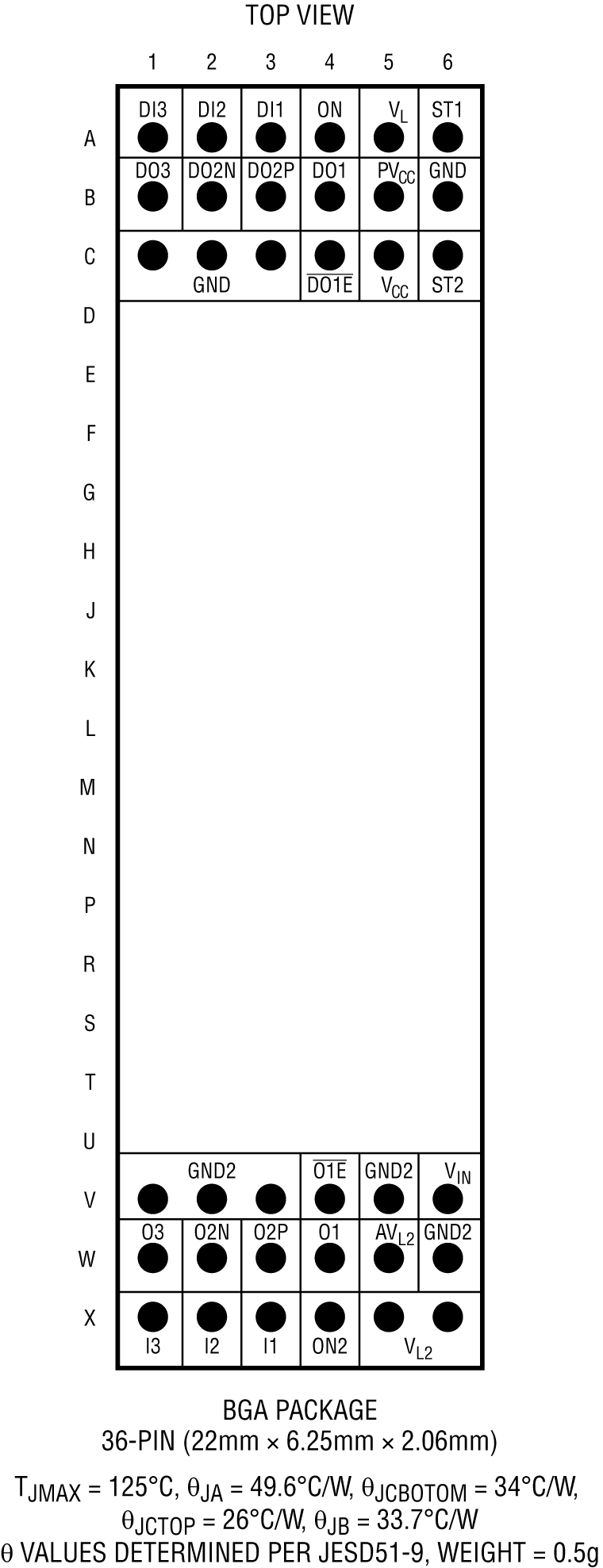

22 mm × 6.25 mm × 2.06 mm BGA 封装

产品详情和应用

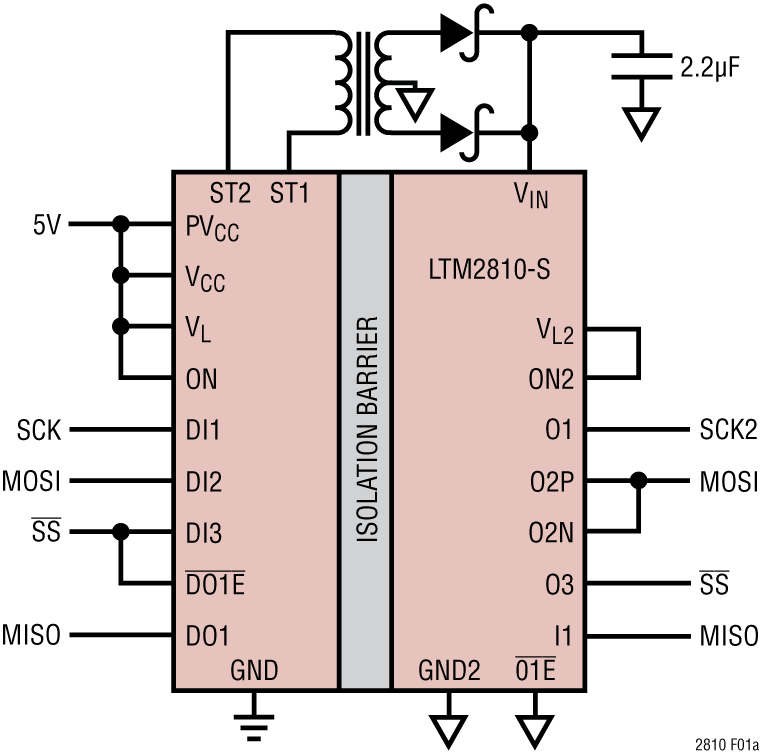

LTM2810 是一款完整的数字电气 µModule^®（微模块）隔离器。无需外部组件。单独的 3 V 至 5.5 V 电源为数字隔离器的每一侧供电。单独的逻辑电源引脚可以独立于主电源轻松连接 1.62 V 至 5.5 V 范围内不同的逻辑电平。

提供与 SPI (LTM2810-S) 和 I²C (LTM2810-I)（仅限主模式）规格兼容的模块选项。

该模块在逻辑侧包含一个集成变压器驱动器，在隔离侧包含一个 LDO，用于调节整流变压器输出。LDO 输出通常为 5 V，但可以过载驱动。

耦合电感器在输入和输出逻辑接口之间提供 7500 V_RMS 的隔离。该套件适用于具有不同对地电势、允许通过快于 50 kV/μs 的大共模瞬变实现不间断通信的系统。

应用

EV/HEV 系统
工业和计量系统
测试与测量设备
医疗器械
