特性

• 延迟时钟模式下支持最高40 MHz的SPI时钟速度
• 4线模式下支持最高17 MHz的SPI时钟速度
• 4个高速、低传播延迟、SPI信号隔离通道
• 2个数据速率为250 kbps的数据通道
• 延迟补偿时钟线

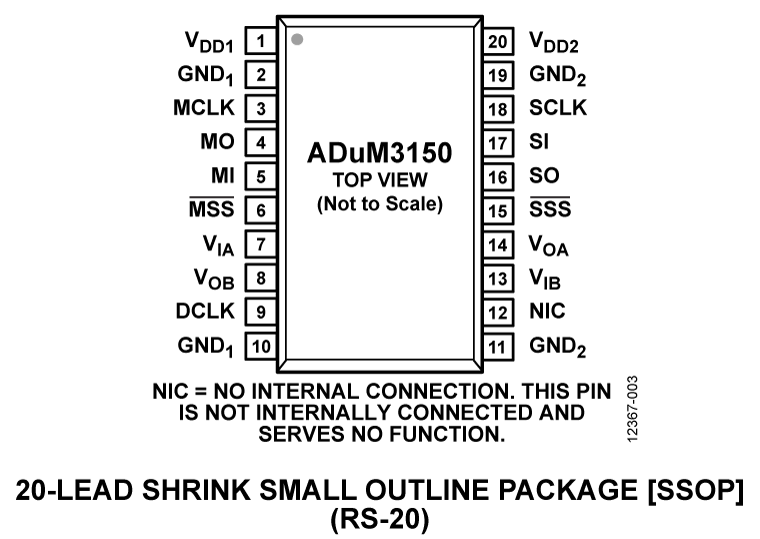

• 20引脚SSOP封装，爬电距离为5.1 mm
• 工作温度高达：125°C
• 高共模瞬变抗扰度：>25 kV/μs
• 安全和法规认证
  • UL认证符合UL 1577标准
    • 1分钟3750 V rms
  • CSA元件验收通知5A
  • VDE合格证书
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • V_IORM = 565 V峰值

产品详情和应用

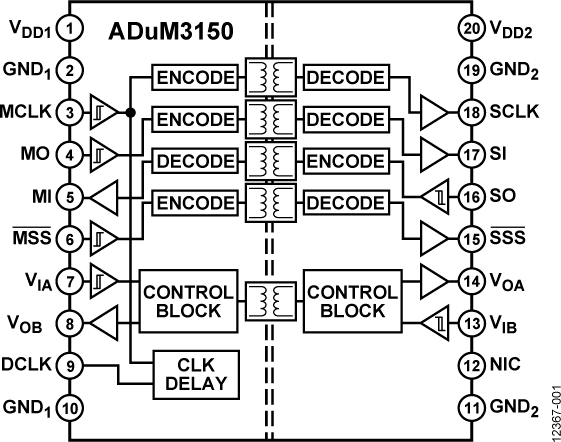

ADuM3150是一款3.75kV rms、6通道SPIsolator^™数字隔离器，针对隔离式串行外设接口(SPI)进行了优化。 (提供5kV rms型号)。这款器件基于ADI公司的iCoupler^®芯片级变压器技术，在CLK、MO/SI、MI/SO和SS SPI总线信号中具有低传播延迟特性，可支持最高17 MHz的SPI时钟速率。 这些通道在工作时具有14 ns传播延迟和1 ns抖动，以针对SPI优化时序。

ADuM3150隔离器还额外提供两个独立的低数据速率隔离通道，每个方向一个通道。 器件以250 kbps数据速率对慢速通道中的数据进行采样和串行化，并伴有2.5 μs抖动。

ADuM3150支持器件主机侧的延迟输出时钟。 该输出可与主机上的额外时钟端口搭配，以支持最高40 MHz的时钟性能。 更多信息参见“延迟时钟”部分。

应用

• 工业可编程逻辑控制器(PLC)
• 传感器隔离
