特性

• 兼容USB 2.0
• 增强的系统级ESD保护性能，符合IEC 61000-4-x标准
• 采用4.0 V至5.5 V电源供电
  上游电源电流：7 mA（最大值，1.5 Mbps）
  上游电源电流：8 mA（最大值，12 Mbps）
  上游空闲电流：2.5 mA
• 双向通信
• 上游短路保护
• 工作温度最高可达105°C
• 低速和全速数据速率：1.5 Mbps和12 Mbps
• 高共模瞬变抗扰度：>25 kV/µs
• 提供评估板和用户指南
• 16 引脚宽体SOIC封装
• 安全和法规认证
  UL认证：2500 V rms（1分钟），符合UL 1577标准
  CSA 元件验收通知#5A
  IEC 60950-1：400 V rms（强化）
• VDE 合格证书
  DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  V_IORM = 560 V峰值

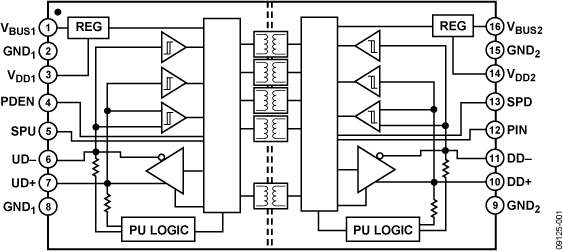

产品详情和应用

ADuM3160是一款采用ADI公司iCoupler^® 技术的USB端口隔离器，它将高速CMOS工艺与单片空芯变压器技术相结合，可提供优异的工作性能，并且很容易与低速和全速USB兼容外设集成。

许多微控制器实施的USB只向外部引脚提供D+和D−线路。这在许多情况下都符合需求，因为它仅需极少的外部器件，并简化了设计；不过，当需要隔离时，这会带来难题。由于USB线路必须在主动驱动D+/D−与允许外部电阻设置总线状态之间切换，因此ADuM3160结构既可以检测数据流向，同时也能够控制输出缓冲的状态。数据流向根据一个个分组确定。

ADuM3160将基于边沿检测的iCoupler技术与内部逻辑结合使用，可实现透明、易于配置、面对上游的端口隔离器。隔离上游端口具有电路简单、电源管理和操作稳健等多种优势。

这款隔离器的传播延迟与标准集线器和电缆的传播延迟相当。它可以采用任一侧的3.0 V至5.5 V电源电压供电，并能在内部将该电压调节至信号电平，从而与VBUSx直接相连。ADuM3160对上拉电阻进行隔离控制，以便外设能控制连接时序。该器件在空闲状态下的电流非常低，因此不需要挂起状态。

• USB 外设隔离
• 隔离式USB集线器
• 中继器
