特性

• 隔离式RS-485/RS-422收发器，可配置为半双工或全双工
• 集成 isoPower^® 的隔离式DC/DC转换器
• RS-485输入/输出引脚提供±15 kV ESD保护
• 符合ANSI/TIA/ EIA-485-A-98和ISO 8482:1987(E)标准
• 数据速率：16 Mbps
• 工作电压：5 V或3.3 V
• 总线最多支持与256个节点连接
• 开路和短路故障保护接收器输入
• 高共模瞬变抗扰度：>25 kV/µs
• 热关断保护
• 安全和法规认证

  • UL认证：1分钟2500 V rms，符合UL 1577标准
  • 符合VDE标准证书
    – DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01
    – V_IORM = 560 V 峰值
• 工作温度范围：−40°C至+85°C

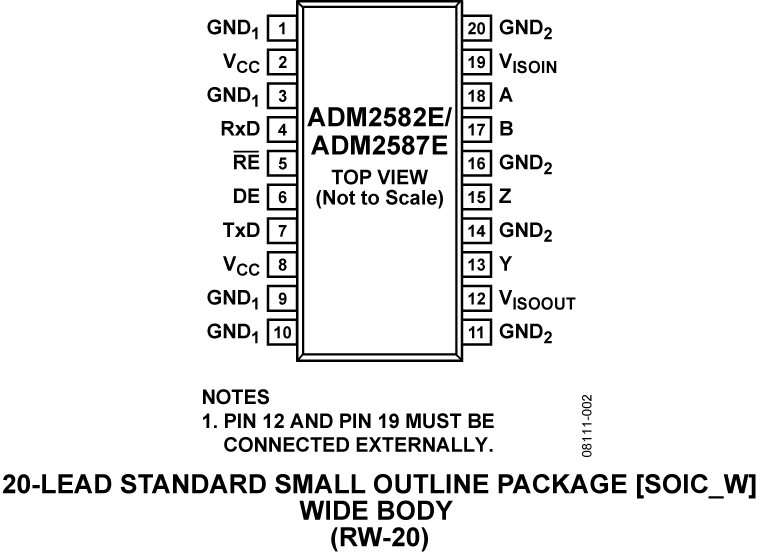

• 高集成度,20引脚,宽体SOIC封装

产品详情和应用

ADM2582E/ADM2587E 是具备±15 kV ESD保护功能的完全集成式信号和电源隔离数据收发器，适合多点传输线路上的高速通信应用。内部集成隔离式DC-DC电源，无需外加DC-DC隔离模块。

器件针对平衡传输线路而设计，符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)标准。

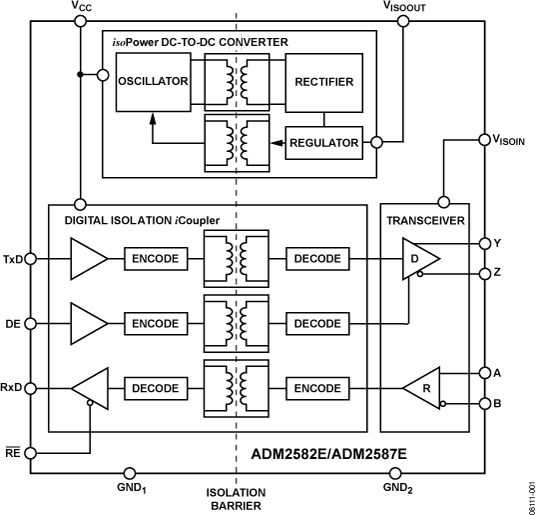

这些器件集成ADI公司的 iCoupler^® 技术，将一个3通道隔离器、一个三态差分线路驱动器、一个差分输入接收器和ADI公司的 isoPower DC/DC转换器集成于单封装中。它们采用5V或者3.3V单电源供电，实现完全集成的信号和电源隔离RS-485解决方案。

ADM2582E/ADM2587E驱动器具有高电平有效使能特性。此外具有低电平有效接收器使能特性，禁用时可使接收器输出进入高阻态。

这些器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。该器件的额定温度范围为工业温度范围，提供20引脚、宽体SOIC封装。

ADM2582E/ADM2587E包含 isoPower 技术，应用高频率开关元件通过变压器实现转换功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局考量因素的详细信息，请参考应用笔记AN-0971： isoPower 器件的辐射控制。

应用

• 隔离式RS-485/RS-422接口
• 工业现场网络
• 多点数据传输系统
