ADI亚德诺 ADUM4166 产品介绍
2026-03-09
0次
特性
- USB 2.0 信号自动检测低速、全速和高速连接
- 1.5 Mbps、12 Mbps 和 480 Mbps 数据速率
- 用于上游或下游端口的双向 USB 隔离器
- 重新驱动和高速数据重新定时，以消除输入抖动和睁眼
- 灵活的时钟输入选项
- 每侧 4.5 V 至 5.5 V VBUSx 或 3 V 至 3.6 V 操作
- 21 mA 典型空闲、低速或全速模式供电电流
- 48 mA 典型空闲、高速模式供电电流
- USB 2.0 挂起 (L2) 或断开时的超低功耗待机
- 1.7 mA 典型低功耗待机、上游供电电流
- 20 μA 典型低功耗待机、上游供电电流
- ±8000 V IEC 61000-4-2 ESD 跨隔离栅保护
- 通过 CISPR32/EN55032 B 类排放检测
- 高共模瞬变抗扰度：50 kV/μs（典型值）
- 安全和监管审批（申请中）
- UL（申请中）：5700 V rms 持续 1 分钟，符合 UL 1577 标准
- CSA 元件验收通知 5A（申请中）
- IEC 62368-1、IEC 61010-1 和 IEC60601‑1
- VDE 符合性证书（申请中）
- DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
- VIORM = 849 VPEAK
- 工作温度范围：−55°C 至 +125°C

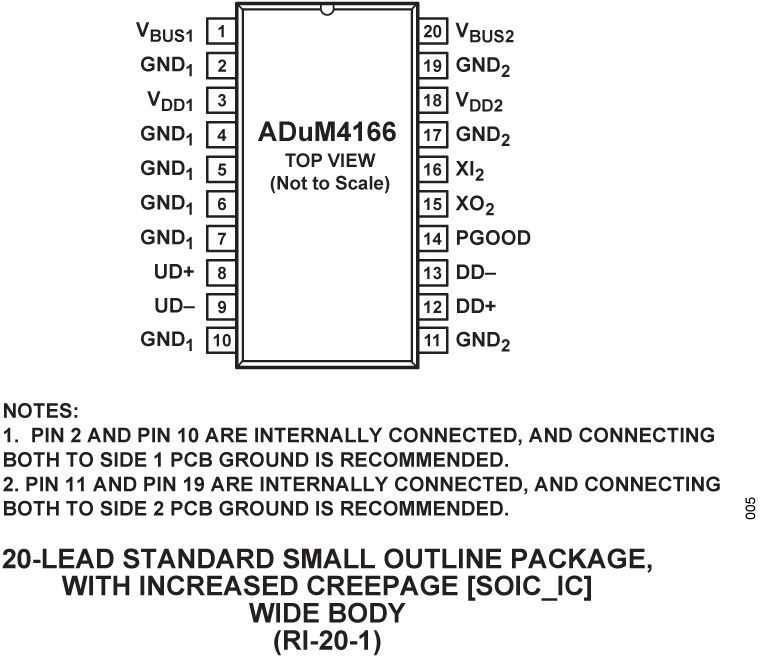

- 20 引脚、宽体、增加爬电距离 SOIC_IC 封装，爬电距离和净空为 8.3 mm
产品详情和应用
ADuM4165/ADuM4166 是 USB 2.0 端口隔离器，利用 ADI 公司的 iCoupler® 技术，可根据需要，来动态支持所有 USB 2.0 数据速率，包括低 (1.5 Mbps)、全 (12 Mbps) 或高 (480 Mbps)。这些套件支持具有自动速度协商的主机隔离以及外设隔离。
高速数据重新定时，以减少抖动，这需要外部时钟信号或晶体输入。ADuM4165 支持上游侧的时钟或晶振输入，ADuM4166 支持下游侧的时钟或晶振输入，是两种最适合系统设计的选项。
下游（2 侧）的低功耗待机模式支持可用功率有限的应用，例如电池供电的外设。上游（1 侧）待机电流满足 USB 2.0 暂停操作的要求。
这些隔离器的扩展工业温度范围为 −55°C 至 +125°C，采用 20 引脚、宽体、增加爬电距离的 SOIC_IC 封装，爬电距离和间隙为 8.3 mm。
应用
- USB 外设、USB 主机和 USB 集线器隔离
- 电子测试测量设备
- 医疗套件和集成 PC
- 用于调试或升级的工业 PC 和隔离式 USB 端口
- USB 隔离器模块和 USB 电缆隔离器
1 受美国专利7,075,329；8,432,182；8,525,547；和 8,564,327 保护。其他专利正在申请中。
