ADI亚德诺 ADM2761E 产品介绍
2026-03-09
0次
特性
- 5.7 kV rms 信号隔离型 RS-485 接口收发器
- 符合 DIN V VDE 0884-11 的 1500 V 峰值和直流工作电压
- 低辐射发射：通过 EN 55032 B 级认证，并在 2 层 PCB 上留有余量
- RS-485 接口 A、B、Y 和 Z 总线引脚具有 IEC ESD 保护
- ≥ ±12 kV IEC 61000-4-2 接触放电
- ≥ ±15 kV IEC 61000-4-2 空气放电
- 低速 500 kbps 数据速率，适用于 EMI 控制
- 灵活电源输入
- 初级 VDD1 电源为 1.7 V 至 5.5 V
- 隔离 VDD2 电源为 3.0 V 至 5.5 V
- 符合 5V VDD2 的 Profibus ®
- −40°C 至 +125°C 的宽工作温度范围
- 高共模瞬变抗扰度：>250 kV/μs
- 短路、开路和输入悬空接收器失效安全
- 支持 192 个总线节点（72 kΩ 接收器输入阻抗）
- 全面支持热插拔控制器（无毛刺上电和关断）
- 安全和监管审批（申请中）
- CSA 元件验收通知 5A、DIN V VDE V 0884-11、UL 1577, CQC11-471543-2012、IEC 61010-1

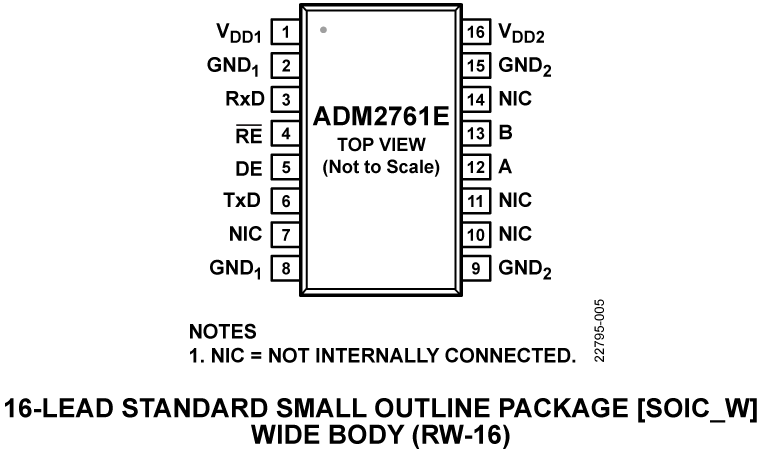

- 16 引脚、宽体 SOIC_W 封装，标准引脚排列的爬电距离和净空为 8.3 mm
产品详情和应用

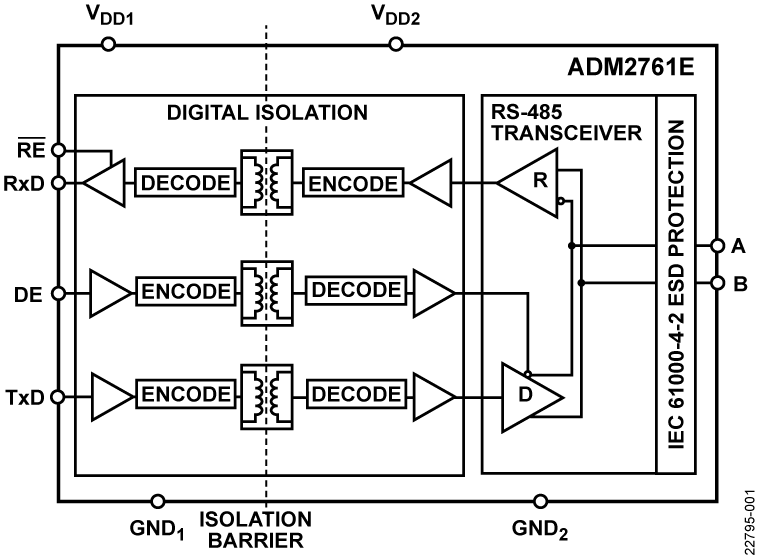

ADM2761E/ADM2763E 是 500 kbps、5.7 kV rms、信号隔离型 RS-485 接口收发器，在双层印刷电路板 (PCB) 上留有余量，并通过了 EN 55032 B 类标准辐射发射测试。这些套件符合 RS-485 接口和 RS-422 通信标准。ADM2761E/ADM2763E 隔离栅可提供符合 IEC 61000-4-x 系统级 EMC 标准的强大的系统级抗扰性。该套件适用于在使用寿命内需要与 1060 V rms 和 1500 V dc 绝缘的工作电压的应用。
该套件在 RS-485 接口的 A、B、Y 和 Z 引脚上具有 ≥±12 kV 接触和≥±15 kV 空气 IEC 61000-4-2 静电放电保护 (ESD)。ADM2763E 具有接收器线缆反接引脚，可快速校正 A 和 B 接收器总线引脚上的反接线缆连接，同时保持接收器的全面失效安全性能。
该套件提供压摆率限制版本，这些版本针对长距离电缆传输中的低速进行了优化，最大数据速率为 500 kbps。这些套件具有较高的差分输出电压，在 VDD2电源以 5 V 供电时，适合于 PROFIBUS®节点。VDD1 初级电源和 VDD2 隔离式电源均支持广泛的电压范围，分别为 1.7 V 至 5.5 V 和 3.0 V 至 5.5 V。半双工和全双工套件选项采用行业标准的 16 引脚、宽体、标准 SOIC_W 封装，爬电距离和净空为 8.3 mm。
应用
- 太阳能反相器
- 电气测试和测量
- 采暖、通风和空调 (HVAC) 网络
- 工业现场总线
- 楼宇自动化
