特性

• 24Mbps (最大)波特率
• 集成PLL和分频器
• 1.71V至3.6V电源范围
• 支持高分辨率波特率编程
• SPI时钟速率高达26MHz
• 快速I²C模式，速率高达1MHz
• /RTS和/CTS自动硬件流控制
• XON/XOFF自动软件流控制
• 特殊字符检测
• 9位多点模式数据滤波
• SIR和MIR兼容IrDA™编码器/解码器
• 控制器和收发器接口提供灵活的逻辑电平
• 4路灵活的GPIO
• 电源噪声指示
• 关断和自动休眠模式
• 35µA (最大值)低V_CC关断电流
• 兼容于MAX3107寄存器
• 微型、25焊球、WLP封装(2.1mm × 2.1mm)

产品详情和应用

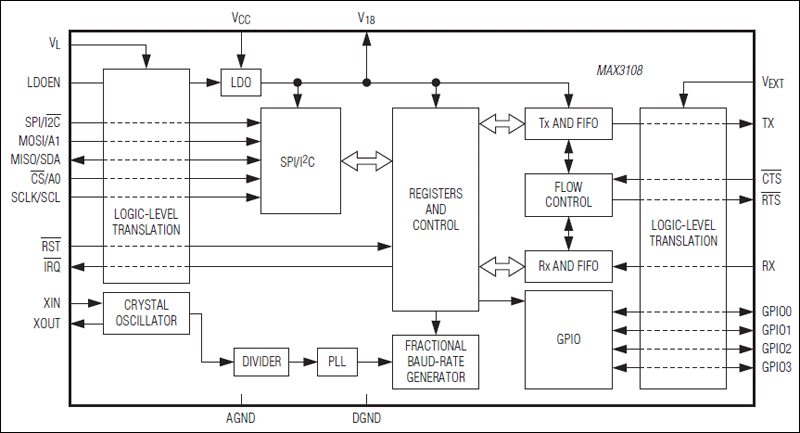

MAX3108为小尺寸通用异步收发器(UART)，每路接收和发送FIFO具有128个字，通过串行I²C或SPI控制器接口控制。自动休眠和关断模式有助于降低待机功耗。500µA (最大)低电源电流和微小的25焊球WLP (2.1mm x 2.1mm)封装，使MAX3108非常适合低功耗便携装置。MAX3108工作于1.71V至3.6V低电源电压。

MAX3108的波特率高达24Mbps，非常适合高速数据传输。锁相环(PLL)、预分频器和分数波特率发生器支持高分辨率波特率编程，将波特率受参考时钟的制约降至最小。

4路GPIO可用作输入、输出或中断输入。配置为输出时，可设置为开漏输出，并可吸入高达20mA的电流。

MAX3108非常适合便携和手持装置，采用25焊球(2.1mm x 2.1mm)、0.4mm焊距、WLP封装，-40°C至+85°C扩展级工作温度范围。

应用

• 低功耗手持设备
• 医疗系统
• 移动互联网设备
• 销售终端(POS)
• 便携式通信设备
