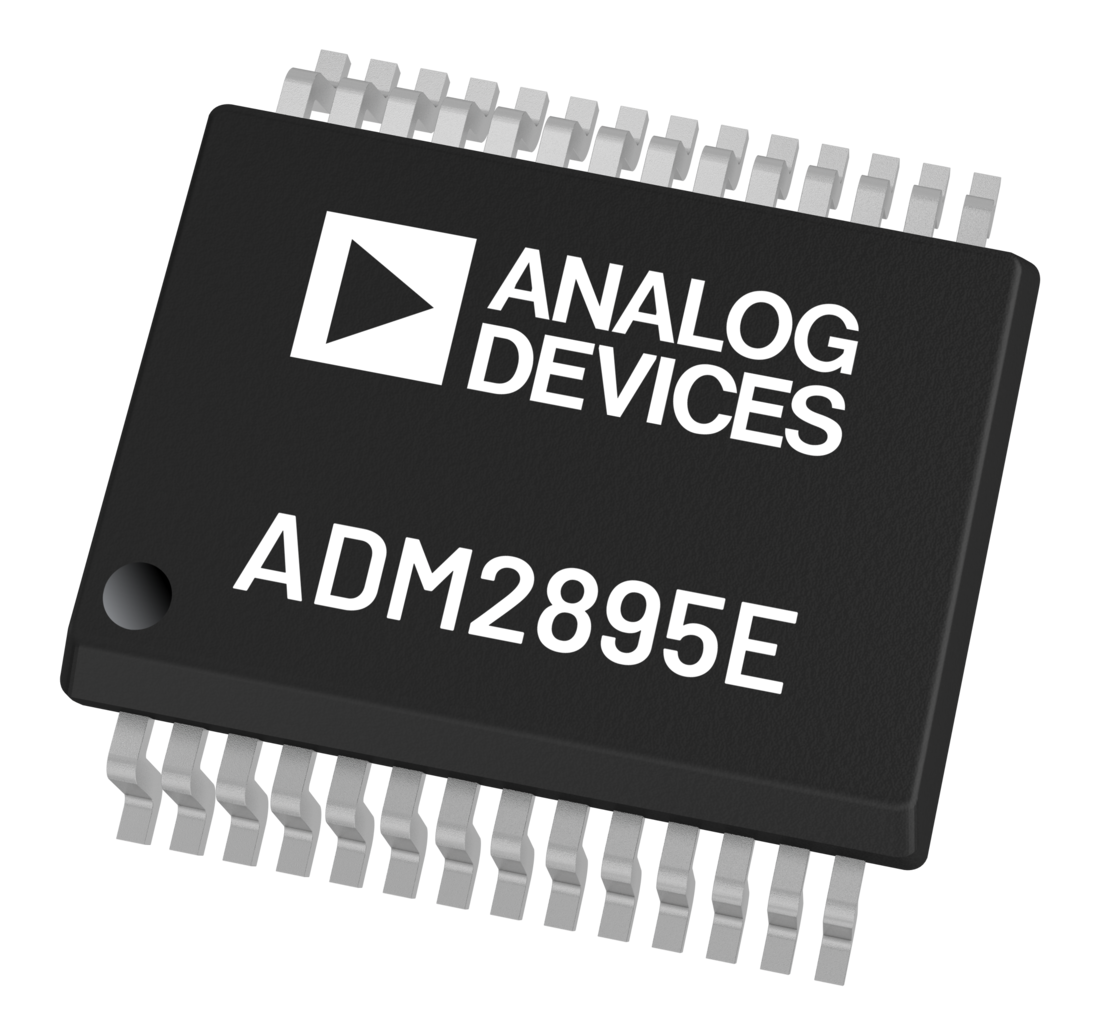

ADI亚德诺 ADM2895E 产品介绍
2026-03-09
0次
特性
- 5.7kVRMS 隔离式半双工 RS-485/RS-422 收发器
- RS-485 A 和 B 引脚上的 ±60V 故障保护
- 低辐射发射、集成隔离式 DC/DC 转换器
- 封装在 2 层 PCB 上，符合 EN 55032 B 级辐射发射要求
- RS-485 A 和 B 总线引脚上的强大保护
- ≥ ±4kV IEC 61000-4-2 静电放电
- ±10kV 人体模型静电放电
- ≥ ±4kV IEC 61000-4-4 EFT
- 扩展±25V 共模范围
- 两种速度选择
- ADM2895E - 低速 250kbps，用于 EMI 控制
- ADM2895E-1 - 高速 20Mbps 数据速率
- 灵活的电源
- 主输入 VCC 电源电压为 3.0V 至 5.5V
- 主逻辑 VIO 电源电压为 1.7V 至 5.5V
- VSEL 引脚用于选择 5V (VCC > 4.5V) 或 3.3V隔离电源 VISO
- 符合 5V VISO 标准的 PROFIBUS
- 宽工作温度范围：−40°C 至 +105°C
- 高共模瞬变抗扰度：250kV/μs
- 短路、开路和浮动输入接收器故障安全
- 支持 >224 个总线节点（接收器输入阻抗为 112kΩ）
- 完全热插拔支持（无故障上电/断电）
- 安全和监管审批
- IEC 60747-17（待定）
- 增强型 VIORM = 566VPEAK
- UL 1577（申请中）
- VISO= 5700VRMS 持续 1 分钟
- IEC/EN/CSA 62368-1（待定）
- IEC/EN/CSA 61010-1（待定）
- IEC/CSA 60601-1（待定）
- GB 4943.1（待定）
产品详情和应用

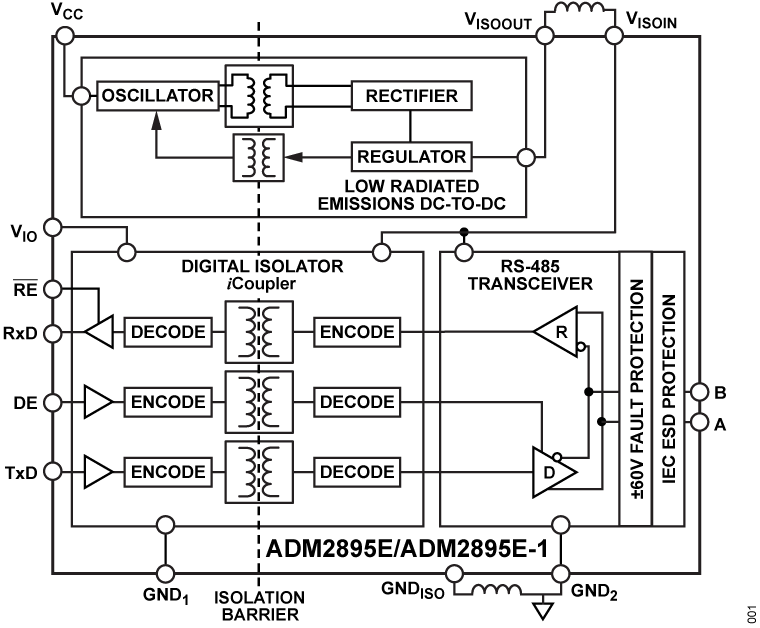

ADM2895E/ADM2895E-1 是 5.7kVRMS 信号和电源隔离 RS-485 收发器，在 RS-485 A 和 B 引脚上具有 ±60V 故障保护。这些设备专为平衡传输线而设计，符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E)。该套件可通过符合 EN 55032 B 类标准的辐射发射测试，在带有高频去耦电容器的双层印刷电路板 (PCB) 上留有余量，并在隔离的电源和接地引脚上带有两个小型外部 0402 铁氧体。该设备具有集成的低电磁干扰 (EMI) 隔离式 DC-DC 转换器，无需外部隔离电源。隔离屏障可抵抗系统级电磁兼容性 (EMC) 标准的干扰。该设备适用于需要在整个使用寿命期间针对 400VRMS 和 566VDC 工作电压进行加强绝缘的应用。该器件可防止 RS-485 A 和 B 引脚上 ±4kV 接触 IEC 61000-4-2 和 ±15kV 人体模型 (HBM) 静电放电 (ESD) 事件，以及跨屏障的 ±8kV 接触 IEC 61000-4-2 ESD，而不会发生闩锁或损坏。
ADM2895E/ADM2895E-1 在 RS-485 接口 A 和 B 引脚上具有过压保护功能，可承受收发器侧 GND2 高达 ±60V 的直流或交流峰值。这可以提供强大的保护，防止瞬变和意外连接到±12V 或±24V 电源。对于具有较大接地偏移和长电缆运行的应用，该器件的共模范围扩展至±25V。
请参阅数据手册，以获取完整描述。
应用
- 供暖、通风和空调 (HVAC) 网络
- 工业现场总线
- 楼宇自动化
- 公共设施网络
- 电能表
