ADI亚德诺 LTM2881 产品介绍

2026-03-09 0次

特性

RS485 / RS422 收发器：2500V_RMS(对于一分钟)
UL-CSA 认证文档 #E151738
CSA 元器件验收通知 5A
隔离的 DC 电源: 5V (高达 200mA)
无需外部元件
20Mbps 或低 EMI 250kbps 数据速率
高 ESD 防护：±15kV HBM (在收发器接口)
可承受的高共模瞬变：30kV/μs
集成可选 120Ω 终端
3.3V (LTM2881-3) 或 5.0V (LTM2881-5) 工作
用于提供灵活数字接口的 1.62V 至 5.5V 逻辑电源引脚

最大连续工作电压：560V_PEAK
高输入阻抗故障保险 RS485 接收器
电流限制驱动器和热停机
与 TIA/EIA-485-A 和 PROFIBUS 规格相兼容
在内部故障条件下提供高阻抗输出
低电流停机模式 (<10µV)
通用型 CMOS 隔离通道

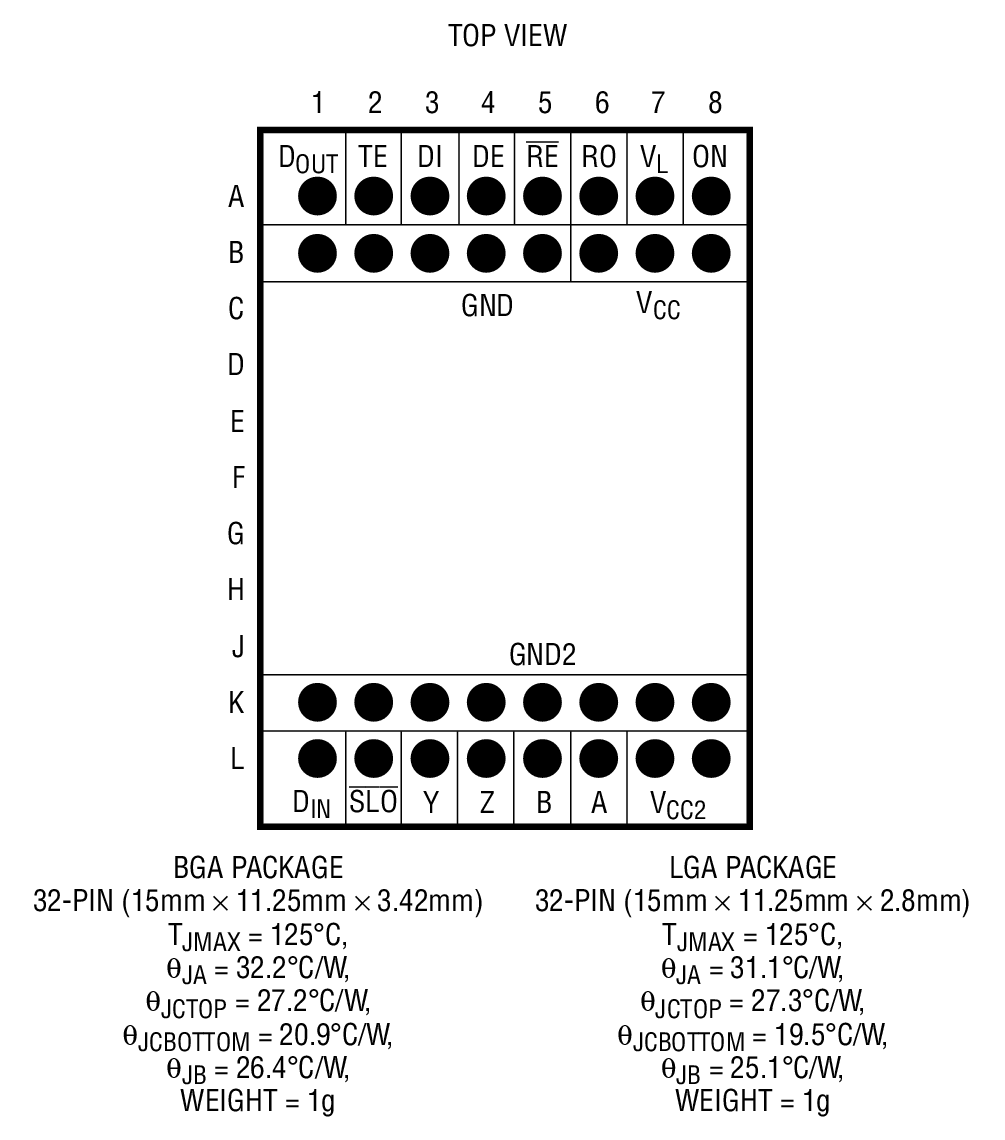

小外形的扁平 (15mm x 11.25mm) 表面贴装型 BGA 和 LGA 封装

产品详情和应用

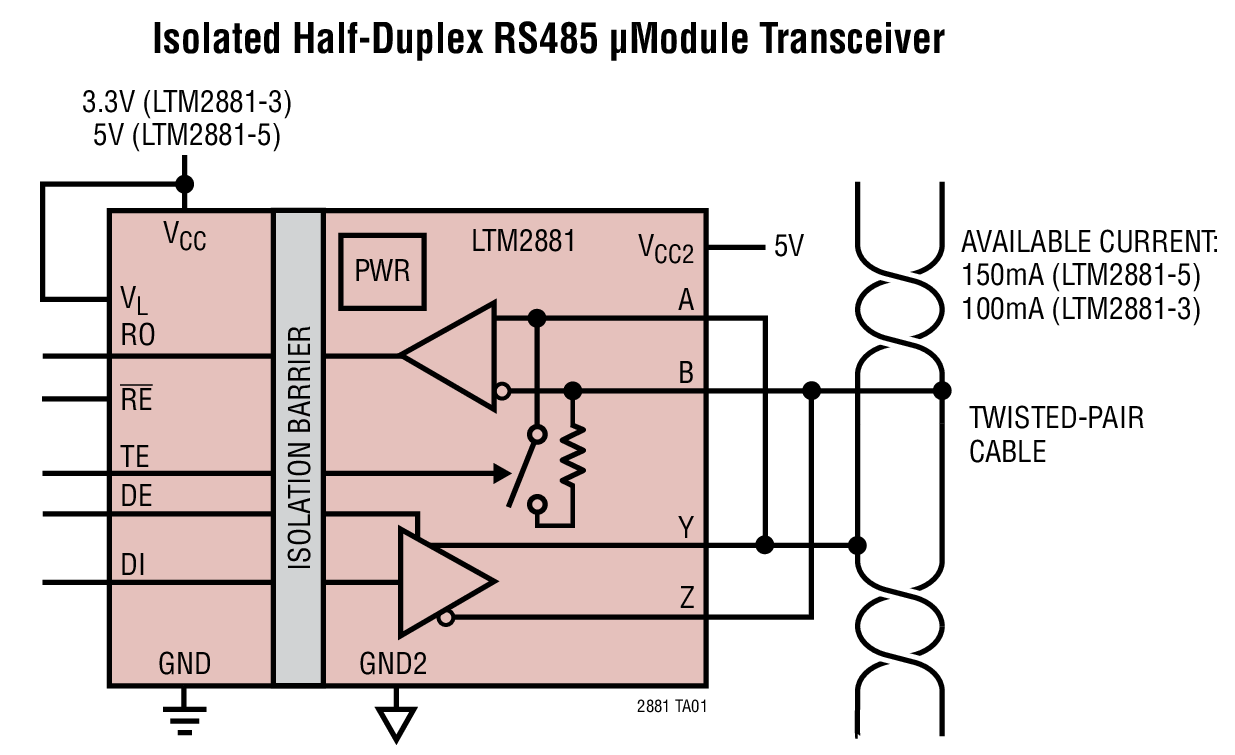

LTM2881 是一款完整的电流隔离型全双工 RS485 / RS422 μModule^® 收发器。它无需使用外部元件。单个电源通过一个集成、隔离、低噪声、高效 5V 输出 DC/DC 转换器为接口的两侧供电。

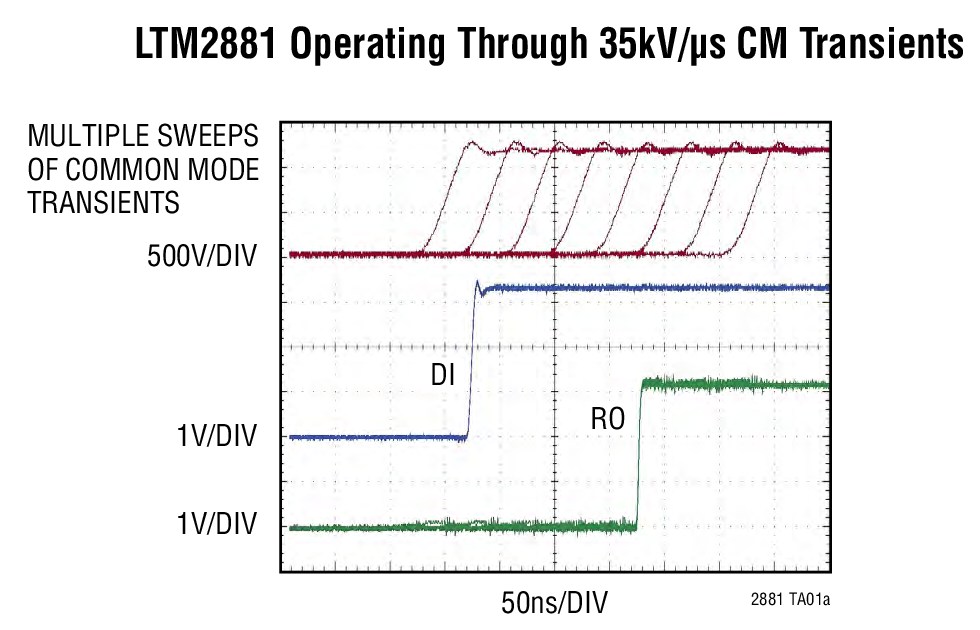

耦合电感器和一个隔离电源变压器在线路收发器和逻辑接口之间提供了 2500V_RMS 的隔离。该器件非常适合于那些接地环路断开的系统，允许很大的共模电压变化。在共模瞬变 >30kV/μs 的情况下，可以保证不间断的通信。

在转换速率受限的模式中，最大数据速率为 20Mbps 或 250kbps。发送数据 DI 和接收数据 RO 利用事件驱动型低抖动处理来实现。接收器具有一个 1/8 单位负载，每根总线能够支持多达 256 个节点。一个逻辑电源引脚提供了与 1.62V 至 5.5V 的不同逻辑电平的简易连接，这与主电源无关。

增强的 ESD 防护能力使得该器件能够承受高达 ±15kV 人体模型 (在至隔离电源的收发器接口引脚上) 和 ±10kV (通过至逻辑电源的隔离势垒)，而不会发生闭锁或受损现象。

应用

隔离型 RS485 / RS422 接口
工业网络
断开 RS485 接地环路
隔离型 PROFIBUS-DP 网络
