ADI亚德诺 MAX14856 产品介绍

2026-03-09 0次

特性

高性能收发器支持灵活的设计

集成LDO用于电缆侧电源
兼容RS-485 EIA/TIA-485标准
500kpbs (MAX14856)/25Mbps (MAX14858)最大数据率
总线上允许挂接多达128片器件

集成保护，支持可靠的通信

驱动器输出/接收器输入上具有±35kV ESD (HBM)保护
5kVRMS隔离耐压，可持续60秒(V_ISO)
1200VPEAK最大重复峰值隔离电压(V_IORM)
848VRMS最大工作隔离电压(V_IOWM)
额定工作电压下的寿命长于30年
承受±10kV浪涌，满足IEC 61000-4-5标准
热关断

产品详情和应用

MAX14856/MAX14858为隔离型RS-485/RS-422收发器，为器件的电缆侧(RS-485/RS-422驱动器/接收器侧)和UART侧之间提供5000V_RMS (60s)电隔离。对于那些端口间地电位差较大的情况，通过隔离断开接地环路降低噪声，提高通信性能。器件支持高达500kbps (MAX14856)或25Mbps (MAX14858)的可靠通信。

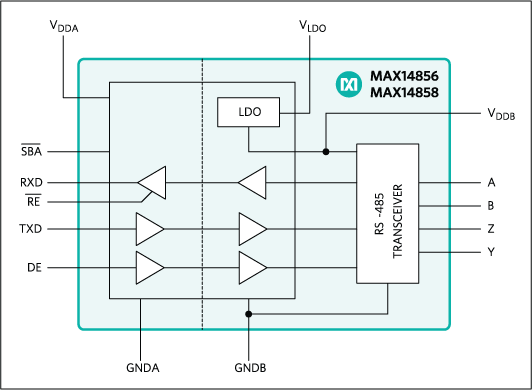

器件包括一路驱动通道和一路接收通道。接收器为1/4单位负载，允许一条共用总线上挂接多达128个收发器。

集成真失效保护电路确保在输入短路或开路时，接收器输出为逻辑高电平。当电缆侧或UART侧电源低于工作电平时，欠压锁定功能禁用驱动器。

驱动器输出和接收器输入具有高达±35kV对电缆侧GNDB的静电放电(ESD)保护，符合人体模式(HBM)要求。

器件采用宽体16引脚SOIC封装，工作在-40°C至+105°C温度范围。

应用

HVAC
工业自动控制
电表
可编程逻辑控制器
