特性

• 隔离式数据接口高达 1600VRMS（1分钟）
• 限摆率数据传输(MAX3480B)
• 高速、隔离式2.5Mbps RS-485接口(MAX3480A)
• 相对于隔离地的共模输入电压范围：-7V至+12V
• 3.3V单电源
• 用于驱动器过载保护的限流和热关断功能

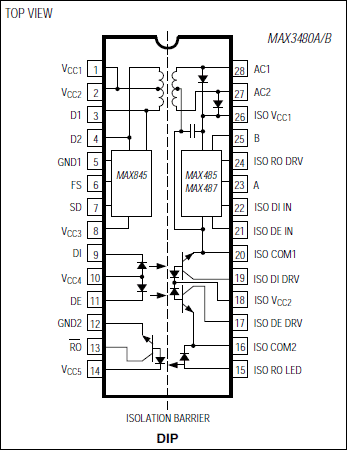

• 标准28引脚DIP封装

产品详情和应用

MAX3480A/MAX3480B均为电气隔离的RS-485/RS-422数据通信接口。收发器、光耦合器和变压器都集成在一个低成本的28引脚DIP封装中。接口的两侧均通过逻辑侧的+3.3V单电源供电。

MAX3480B具有低摆率驱动器，可充分降低EMI并减少因电缆端接不当引起的反射，从而实现数据速率高达250kbps的无误差数据传输。MAX3480A的驱动器摆率不受限制，因此传输速率高达2.5Mbps。

这些器件的典型静态电源电流消耗为180mA。MAX3480B提供功耗仅为0.2µA的低功耗关断模式。

驱动器具有短路限流功能，并且通过热关断电路将驱动器输出置于高阻抗状态，以防止功耗过大。接收器输入具有故障安全特性，可在输入开路时确保输出保持逻辑高电平。

MAX3480A/MAX3480B通常可承受 1600VRMS （1分钟）或 2000VRMS（1秒）。其隔离输入和输出符合RS-485/RS-422规范。

应用

• 自动测试设备(ATE)
• HVAC/楼宇控制网络
• 工业控制局域网
• 隔离型RS-485/RS-422数据接口
• 用于EMI敏感应用的收发器
