特性

• 在两根隔离总线之间提供了双向 I²C 通信
• 利用廉价的以太网变压器或电容器实现完全隔离
• 低电压电平移位
• I²C 最大工作频率：

  • 100kHz (LTC4310-1)
  • 400kHz (LTC4310-2)
• 符合 I²C 规格的 V_OL、V_IL
• ±5kV 人体模型 ESD 保护
• 上升时间加速器
• SDA、SCL 热插拔
• 非常低的停机电流
• 阻塞总线断接和恢复
• 热停机

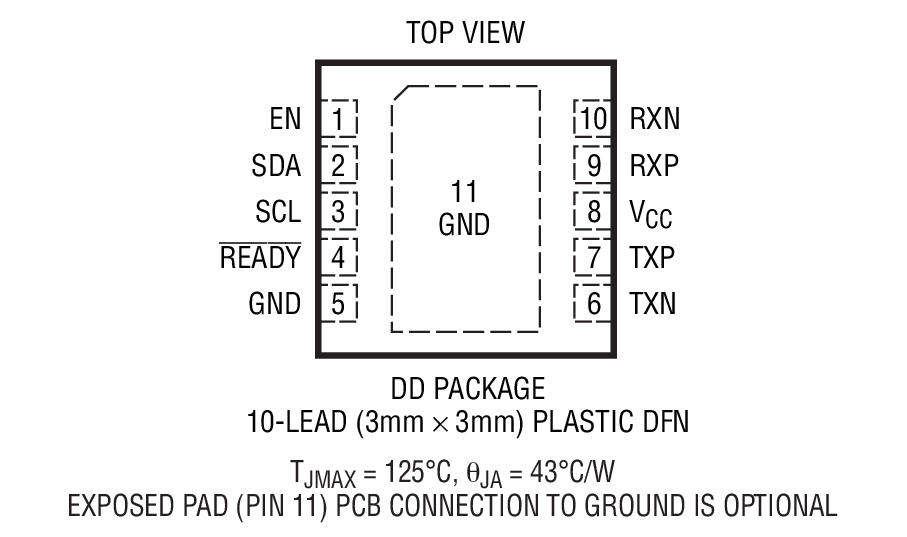

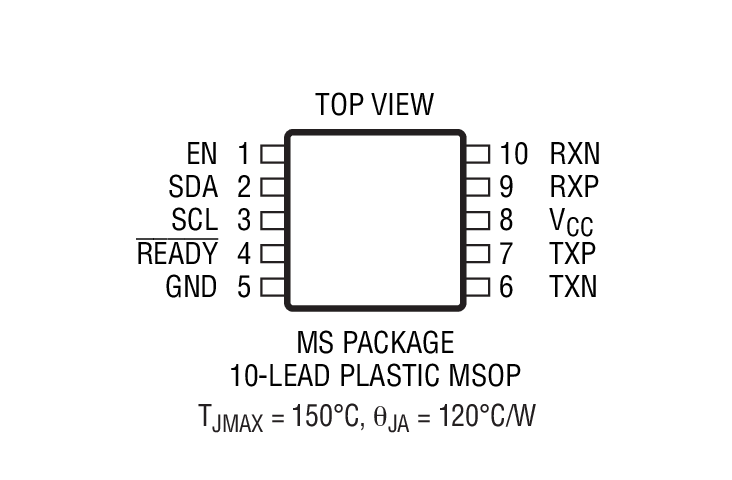

• 10 引脚 MSOP 和 3mm x 3mm DFN 封装

产品详情和应用

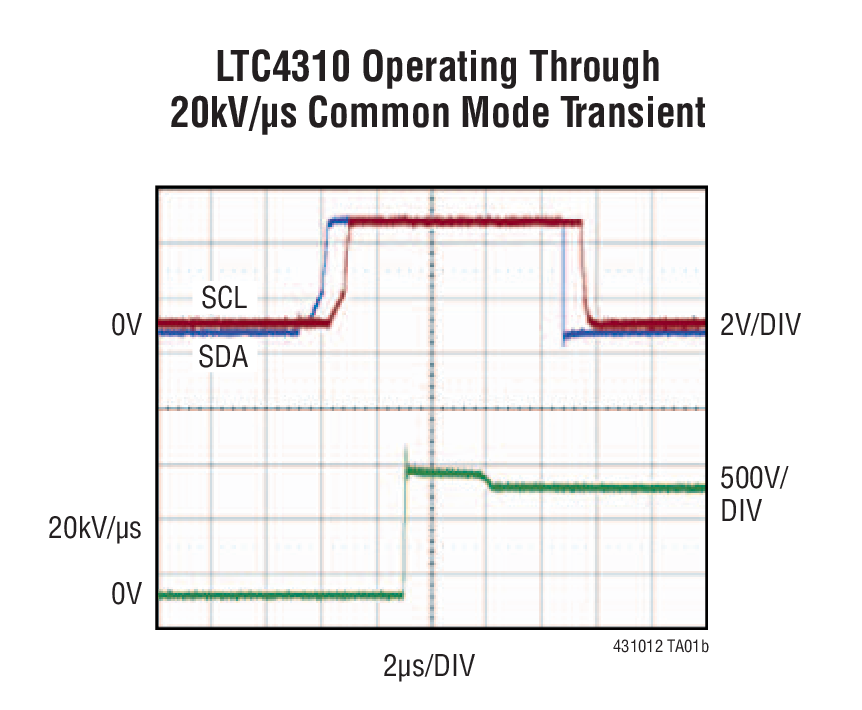

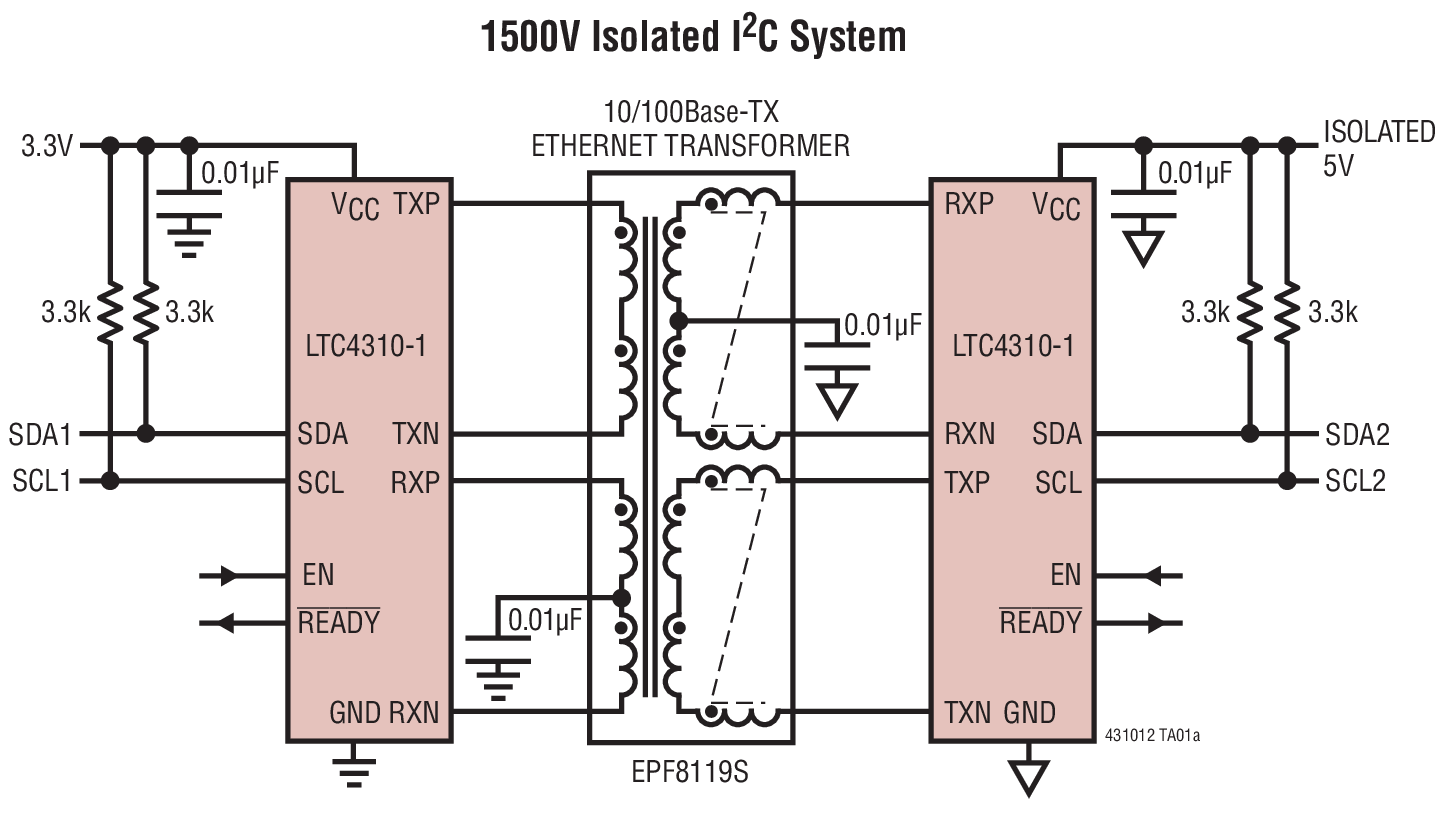

LTC^®4310 在两根接地点相互隔离的 I²C 总线之间提供了双向 I²C 通信。每个 LTC4310 将 I²C 总线逻辑状态编码为信号，这些信号通过一个隔离势垒传输至另一个 LTC4310。接收端的 LTC4310 对传输信号进行解码，并将其 I²C 总线驱动至合适的逻辑状态。隔离势垒可通过一个廉价的以太网变压器或其他变压器进行桥接，以在达几千伏的电压差两端实现通信；或者，对于较低电压隔离也可以利用电容器来进行隔离势垒的桥接。LTC4310-1 的目标是在 100kHz I²C 系统中使用，而 LTC4310-2 的目标应用则是 400kHz I²C 系统。

上升时间加速器在 SCL 和 SDA 上升沿上提供了强大的上拉电流，以满足重负载系统的上升时间规格要求。当一块板卡在一根工作总线上进行插拔操作时，数据和时钟热插拔 (Hot Swap^™) 电路可防止发生数据损坏。当某根总线被阻塞于低电平达 37ms 时，LTC4310 将关断其下拉器件，并产生多达 16 个时钟和一个 STOP (停止) 位以试图释放该总线。当把 EN 引脚驱动至低电平时，LTC4310 将被设定于一种非常低电流的停机模式以实现节能。
