ADI亚德诺 ADM2863E 产品介绍
2026-03-09
0次
特性
- 5.7 kV rms 隔离型 RS-485 接口/RS-422 收发器
- 低辐射发射、集成隔离式 DC/DC 转换器
- 通过 EN55032 B 级认证，并在 2 层 PCB 上留有余量
- 线缆反接智能功能
- 校正 A、B、Y 和 Z 总线引脚上的线缆反接，同时保持全面的接收器故障安全功能
- RS-485 接口 A、B、Y 和 Z 引脚具有 ESD 保护
- ≥±12 kV IEC61000-4-2 接触放电
- ≥±15 kV IEC61000-4-2 空气放电
- 高速 25 Mbps 数据速率 (ADM2865E/ADM2867E)
- 低速 500 kbps 数据速率，适用于 EMI 控制 (ADM2861E/ADM2863E)
- 灵活电源
- 3 V 至 5.5 V 的输入电源 VCC
- 逻辑供电电压 VIO 1.7 V 至 5.5 V
- VSEL 引脚，用于选择 5 V (VCC > 4.5 V) 或 3.3 V 的 VISO 电源
- 5 V VISO 时符合 PROFIBUS
- 宽工作温度范围：−40°C 至 +105°C
- 高共模瞬变抗扰度：250 kV/μs
- 短路、开路和输入悬空接收器失效安全
- 支持 196 个总线节点（72 kΩ 接收器输入阻抗）
- 全面支持热插拔控制器（无毛刺上电/关断）
- 安全和监管审批（申请中）
- CSA 元件验收通知 5A、DIN V VDE V 0884-11、UL 1577, CQC11-471543-2012、IEC 61010-1

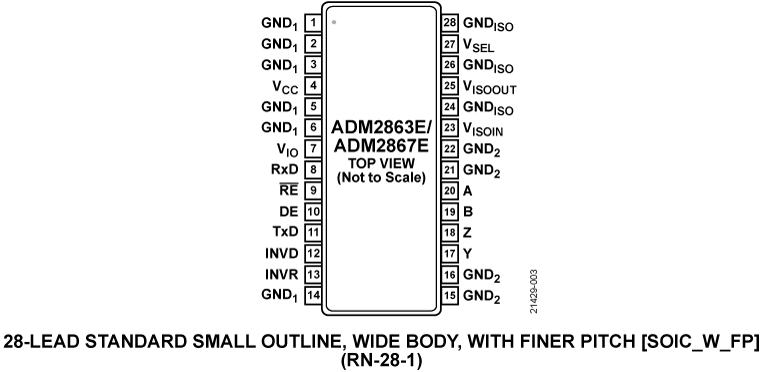

- 28 引脚细间距 SOIC_W 封装 (10.15 mm × 10.05 mm)，爬电距离和净空 >8.0 mm
产品详情和应用

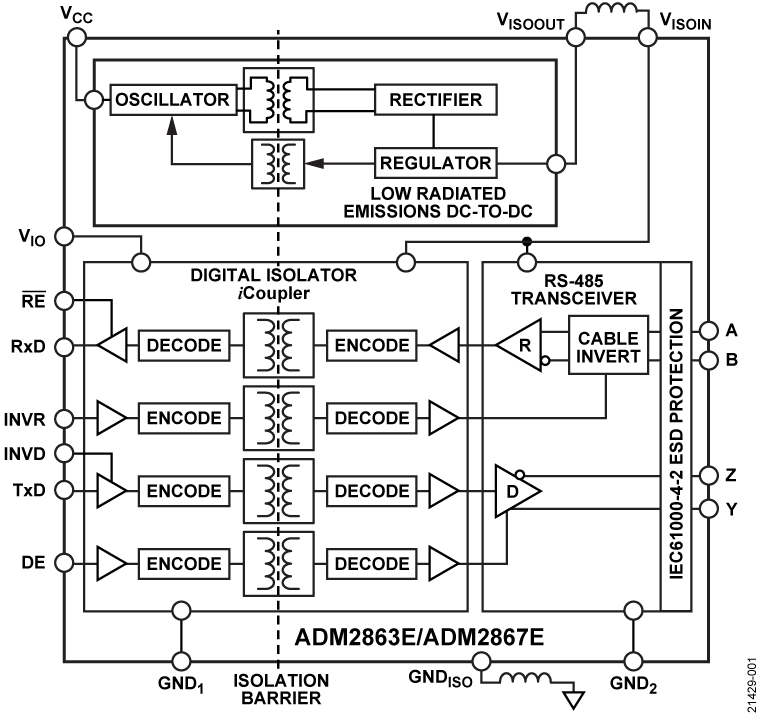

ADM2861E、ADM2863E、ADM2867E和该系列中的待开发产品是 5.7 kV rms 信号和功率隔离型 RS-485 接口收发器。该套件通过在隔离的电源和接地引脚上使用两个小的外部 0402 铁氧体，在双层印刷电路板 (PCB) 上留有余量，并通过了 EN 55032 B 类标准的辐射发射测试。该套件具有集成的、低电磁干扰 (EMI) 的隔离式 DC-DC 转换器，从而无需外部隔离式电源。隔离栅可提供符合系统级 EMC 标准的抗扰性。隔离器套件系列的 RS-485 接口的 A、B、Y 和 Z 引脚上具有 ±12 kV 接触和± 15 kV 空气 IEC61000-4-2 ESD 保护。该套件还具有线缆反接引脚，可以让用户快速校正 A、B、Y 和 Z 总线引脚上的反接线缆连接，同时保持接收器的全面故障安全性能。
提供压摆率限制版本，这些版本针对长距离电缆传输中的低速进行了优化，最大数据速率为 500 kbps。提供半双工和全双工型号。此全双工通用套件可为驱动器和接收器实现独立的线缆反接，从而提供更高的灵活性。
应用
- 采暖、通风和空调 (HVAC) 网络
- 工业现场总线
- 楼宇自动化
- 公共设施网络
- 能量计
