特性

• 高度集成节省空间及简化设计
  • 集成电荷泵和转换器省去额外电源
  • 4个内部电容节省PCB空间
  • 集成隔离器比分立式方案节省高达63%
• 集成保护，支持可靠的通信
  • 600V_RMS隔离耐压，可持续60秒(V_ISO)
  • 200V_RMS工作电压，寿命可长达50年以上(V_IOWM)
  • 集成±15kV ESD人体模式(HBM)

产品详情和应用

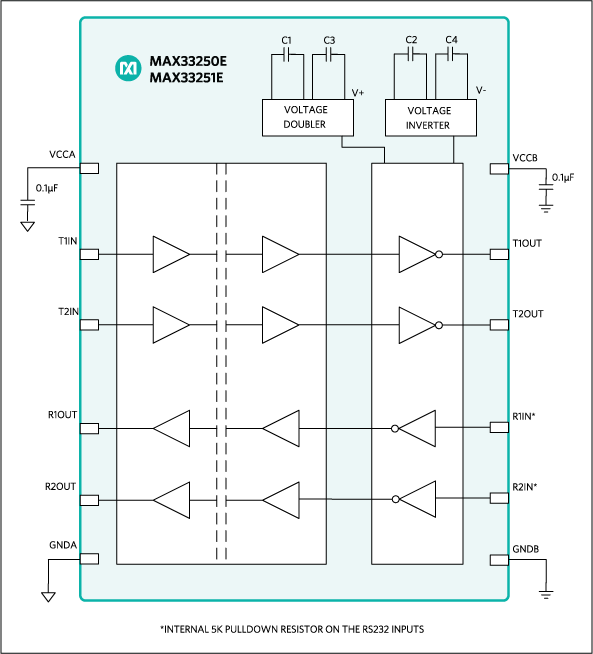

MAX33250E和MAX33251E为分别为隔离2Tx/2Rx和1Tx/1Rx RS-232收发器，在逻辑UART和现场侧具有600V_RMS(60s)电隔离。隔离栅保护逻辑UART侧防止来自现场侧的瞬态电尖峰。器件也阻断两侧的接地环路以及较大的地电势差，这些现象可能会破坏数据的接收和发送。MAX33250E和MAX33251E符合EIA/TIA-232E标准，工作在最高1Mbps数据率。

隔离RS-232收发器具有集成电荷泵和转换器，无需高电压正、负电源。两款器件也具有集成电荷泵和转换器电容，有助于进一步缩小PCB空间。UART逻辑侧的电源引脚V_CCA利用+3V至+5.5V双电源工作。V_CCB 的工作范围也为+3V至+5.5V，简化电源要求，并支持两种电压之间的电平转换。器件现场侧的发送器和接收器具有±15kV ESD HBM保护，适合经常使用RS-232电缆的应用。

两款器件均采用12引脚、6mm x 6mm LGA封装，工作在-40ºC至+85ºC温度范围。

应用

• 通信系统
• 通信系统
• GPS装置
• 工业设备
• 医疗装置
• POS系统
