特性

• 高度集成度简化设计
  • 为电缆侧供电集成的LDO还能为外部负载提供高达10mA的供电
  • 集成变压器驱动器，将功率传递至电缆侧，150mA负载时的效率高达80%
• 高性能收发器支持灵活的设计
  • 兼容RS-485 EIA/TIA-485和EIA 61158-2 Type 3 PROFIBUS-DP标准
  • 20Mbps (最大值)数据率
  • 总线上允许挂接多达128片器件
• 集成保护，支持可靠的通信
  • 驱动器输出/接收器输入上具有±35kV ESD (HBM)保护
  • 2.75kV_RMS隔离耐压，可持续60秒(V_ISO)
  • 630V_PEAK最大重复峰值隔离电压(V_IORM)
  • 445V_RMS最大工作隔离电压(V_IOWM)
  • 额定工作电压下的寿命长于30年
  • 承受±10kV浪涌，满足IEC 61000-4-5标准
  • 热关断

产品详情和应用

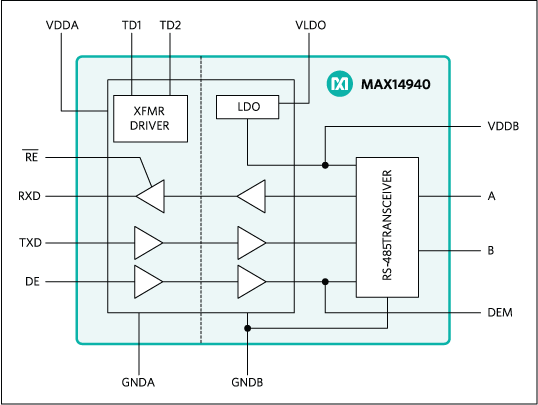

MAX14940是一颗隔离型RS-485/PROFIBUS-DP收发器，为器件的电缆侧(RS-485驱动器/接收器侧)和UART侧之间提供2750V_RMS (60s)电隔离。隔离对于那些端口间地电位差较大的情况，通过隔离断开接地环路降低噪声，提高通信性能。器件支持高达20Mbps的可靠通信。

MAX14940内部集成了一个450kHz变压器驱动器，驱动外部变压器将功率传递至收发器的电缆侧。一个内置的LDO为一个隔离的DC/DC电源的设计提供结构简单、空间节省的方案。

MAX14940有一路半双工驱动器/接收器，完全符合RS-485和PROFIBUS-DP标准。接收器为1/4单位负载，允许一条共用总线上挂接多达128个收发器。

集成有效的故障防护电路确保在输入短路或开路时，接收器输出为逻辑高电平。欠压锁定功能，使当电缆侧或UART侧电源低于工作电平时，禁止驱动器。

驱动器输出/接收器输入具有高达±35kV对电缆侧GNDB的静电放电(ESD)保护，满足人体模式标准(HBM)要求。

MAX14940采用宽体16引脚SOIC封装，工作在-40°C至+105°C温度范围。

应用

• HVAC
• 工业自动控制
• 电表
• 可编程逻辑控制器
