特性

• 高度集成降低总体方案尺寸
  • 完全隔离、半双工RS-485/RS-422接收器
  • 小尺寸、8引脚、宽体SOIC封装(5.5mm爬电距离)
• 集成保护，确保可靠通信
  • 驱动器输出/接收器输入上具有±10kV ESD (HBM)保护
  • 3.5kV_RMS隔离耐压，可持续60秒(V_ISO)
  • 630V_PEAK最大重复峰值隔离电压(V_IORM)
  • 445V_RMS最大连续工作隔离电压(V_IOWM)
• 支持灵活的系统设计
  • 摆率限制驱动器的最大数据率为0.5Mbps (MAX22025/MAX22027)
  • 16Mbps最大数据率(MAX22026/MAX22028)
  • 自动选项功能省去DE和RE (低电平有效)控制信号

产品详情和应用

MAX22025-MAX22028小尺寸隔离型RS-485/RS-422收发器，为器件的电缆侧(RS-485/RS-422驱动器/接收器侧)和UART侧之间提供3.5kV_RMS电隔离。对于端口间地电位差较大的情况，通过隔离断开接地环路降低噪声，提高通信性能。器件支持高达0.5Mbps或16Mbps的可靠通信。

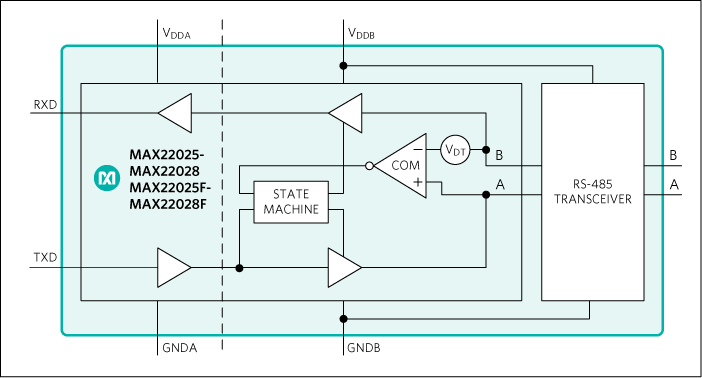

MAX22025-MAX22028采用Maxim专有的自动选向(AutoDirection)控制，这种架构使器件适合多种应用，例如隔离RS-485端口，此时驱动器输入与驱动器使能信号配合使用驱动差分总线。

MAX22025/MAX22027的限摆率驱动器可降低EMI，并减小由于不恰当的端接电缆引起的反射，能够实现最大0.5Mbps的无误码数据传输。MAX22026/MAX22028驱动输出不限制摆率，允许传输速率高达16Mbps。

器件处于驱动使能状态时，MAX22025/MAX22026的接收器输出不跟随(V_A-V_B)。MAX22027/MAX22028的接收器输出始终跟随(V_A-V_B)。

驱动器输出和接收器输入具有高达±10kV对电缆侧GNDB的静电放电(ESD)保护，符合人体模式(HBM)要求。MAX22025-MAX22028采用小尺寸、8引脚、宽体SOIC封装，工作在-40°C至+85°C温度范围。

应用

• 电表
• 工业自动化设备
• 可编程逻辑控制器
• HVAC
