ADI亚德诺 ADM2484E 产品介绍
2026-03-09
0次
特性
- 隔离RS-485/RS-422收发器，可配置为半双工或全双工
- RS-485输入/输出引脚提供±15 kV ESD保护
- 数据速率：500 kbps
- 符合ANSI TIA/EIA RS-485-A-1998和ISO 8482:1987(E)标准
- 工作电压(VDD1)：5 V或3.3 V
- 高共模瞬变抗扰度：>25 kV/µs
- 真故障保护接收器输入
- 总线上256个节点
- 热关断保护
- 安全和法规认证
- UL认证
- 隔离电压：1分钟5000 V rms，符合UL 1577
- VDE合格证书
- DIN V VDE V 0884-10
- (VDE V 0884-10): 2006-12
- 加强绝缘
- VIORM = 849 VPEAK
- CSA元件验收通知5A IEC 60950-1: 380 V rms（加强）
- 工作温度范围：

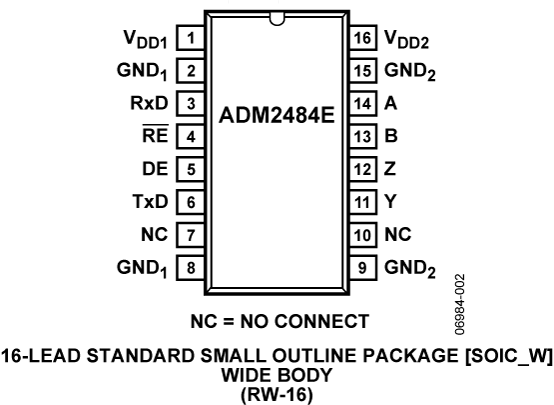

-40°C至+85°C - 16引脚宽体SOIC封装
产品详情和应用
ADM2484E是一款隔离数据收发器，提供±15 kV ESD保护，适用于多点传输线路的高速、半双工或全双工通信。在半双工模式下，发射器输出与接收器输入共用同一传输线路。发射器输出引脚Y和Z分别在外部与接收器输入引脚A和B相连。

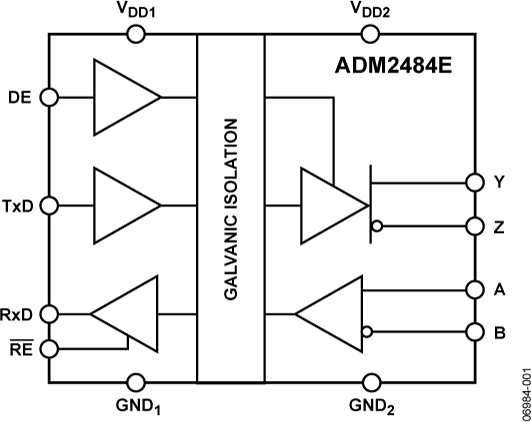

ADM2484E针对平衡传输线路而设计，符合ANSI TIA/EIA RS-485-A-1998和ISO 8482:1987(E)标准。该器件采用ADI公司的 iCoupler® 技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。
差分发射器输出和接收器输入具有静电放电电路 ， 可提供人体模型(HBM)±15 kV保护 。 器件逻辑端可以采用5 V或3.3 V电源供电 ， 总线端则要求采用隔离3.3 V电源供电。
该器件具有限流和热关断特性 ， 可防止发生输出短路以及总线竞争导致功耗过大的情况。
