特性

• I²C主机接口支持100kHz和400kHz I²C通信速率
• 1-Wire主控制器IO带有可选的有源或无源1-Wire上拉
• 提供复位/应答，8位、1位和3位1-Wire IO序列
• 标准和高速1-Wire通信速率
• 1-Wire边沿采用摆率控制
• 内部低阻抗信号通路提供1-Wire强上拉
• PCTLZ输出可选择地控制外部MOSFET，用于强上拉
• 支持节省功耗的休眠模式
• 一路地址输入用于I²C地址分配
• 宽工作范围：2.9V至5.5V，-40°C至+85°C
• 9焊球WLP封装

产品详情和应用

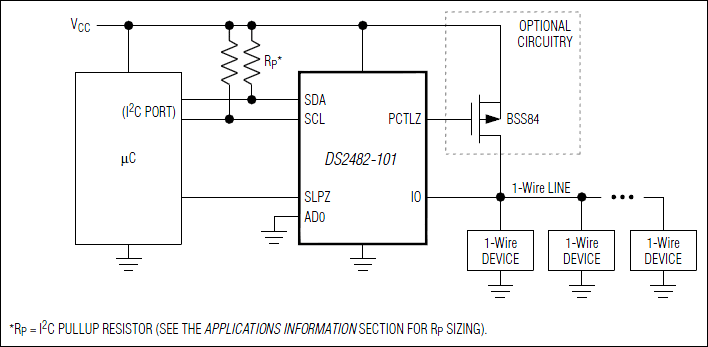

DS2482-101是I²C至1-Wire桥接器件，可直接与标准(最大100kHz)或快速(最大400kHz) I²C主控制器连接，实现I²C主机和下游1-Wire从机之间的双向协议转换。相对于1-Wire从器件而言，DS2482-101是一个1-Wire主机。芯片内部经过工厂校准的定时器将系统主处理器从繁琐的1-Wire波形定时控制中解放出来，同时支持标准和高速1-Wire通信。为优化1-Wire波形生成，DS2482-101在1-Wire的上升和下降沿进行摆率控制，并提供附加的可编程功能，以便使1-Wire驱动特性与具体的从机环境相匹配。可编程强上拉特性可用于为EEPROM和传感器等1-Wire器件提供1-Wire供电。DS2482-101将这些功能整合在一起，并提供一路可控制外部MOSFET的输出，用于在某些应用中提供更强的强上拉。I²C从地址分配受控于一个二进制地址输入，以解决与系统中其它I²C从器件可能存在的地址冲突问题。当器件未使用时，可将其置于休眠模式，使功耗降到最低。

应用

• 蜂窝电话/PDA
• 工业传感器
• 医疗仪器
• 打印机
