特性

• 紧凑、简单的PLC方案
  • 码率高达166.7kbps
    • 自动模式下的数据吞吐率为5.7kbps
  • PLC模式下的充电电流为1.2A
  • 自动检测是否出现PLC从机
• 灵活的配置
  • 通过单电阻设置
  • PLC主机或从机
  • 双或单从机模式(仅限主机)
  • PLC从机地址(仅限从机)
  • I²C地址
• 较小方案尺寸
  • 节省空间，0.4mm焊距、9焊球、1.358mm x 1.358mm WLP封装

产品详情和应用

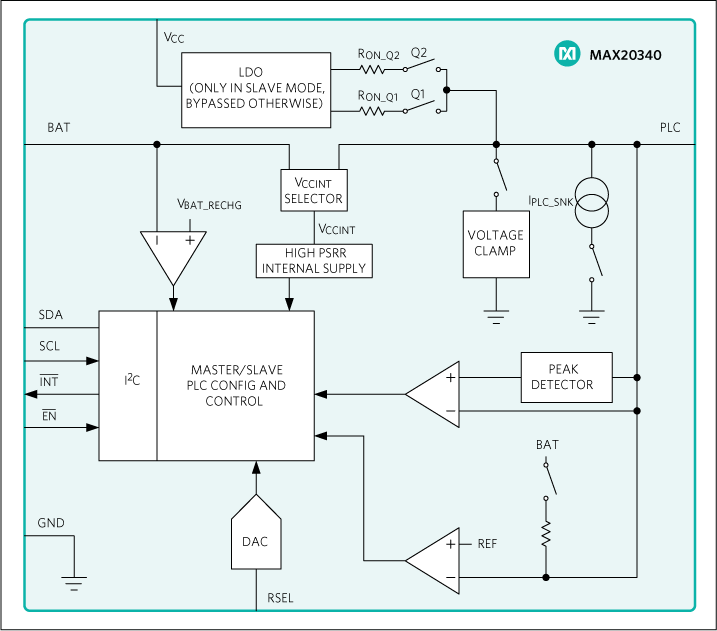

MAX20340为通用双向直流电力线通信(PLC)管理IC，最大码率为166.7kbps。器件能够支持最大1.2A充电电流。

MAX20340具有从机检测电路，当PLC主机检测到电力线上出现PLC从机时，该电路向系统产生一个中断。该功能允许系统保持在低功耗状态，直到连接上某个从机器件。

MAX20340的许多特性，例如主/从模式、I²C地址、双/单PLC从机模式以及PLC从机地址，都可以通过引脚配置。

器件采用9焊球、0.4mm焊球间距、1.358mm x 1.358mm晶圆级封装(WLP)。

应用

• 游戏控制器
• 手持式无线装置
• 销售终端
• 系留式无线耳机助听器
• 真无线耳机
• 可穿戴设备
