特性

产品详情和应用

MAX22522 是一款混合信号 IO-Link 设备收发器，集成了 ARM® Cortex-M0 和 IO-Link 数据链路状态机。^{该状态机自主管理所有在 COM1、COM2 和 COM3 数据速率下 IO-Link 通信的时间紧迫的任务。集成状态机管理所有 IO-Link M 序列类型以及完整的 ISDU 传输。}

MAX22522 集成了可编程模拟组件，包括一个 13 位 ADC、一个集成比较器和四个可编程电阻器，这使得 MAX22522 可用于传感器和执行器的生产线末端校准的信号生成和调理。

低噪声 5V、3.3V 和 1.8V 线性稳压器为模拟信号检测提供低噪声电源。也可以选择使用外部 NPN 晶体管将稳压器热量分流到芯片外。

24V C/Q 驱动器可配置为在高侧 (PNP)、低侧 (NPN) 或推挽 (PP) 模式下工作。C/Q 电流限制阈值可编程，范围为 50mA 至 250mA。

该芯片包含一个集成比较器、一个 6 位 DAC、一个 13 位 ADC 和高分辨率可变电阻器，用于模拟传感电路的信号调理。

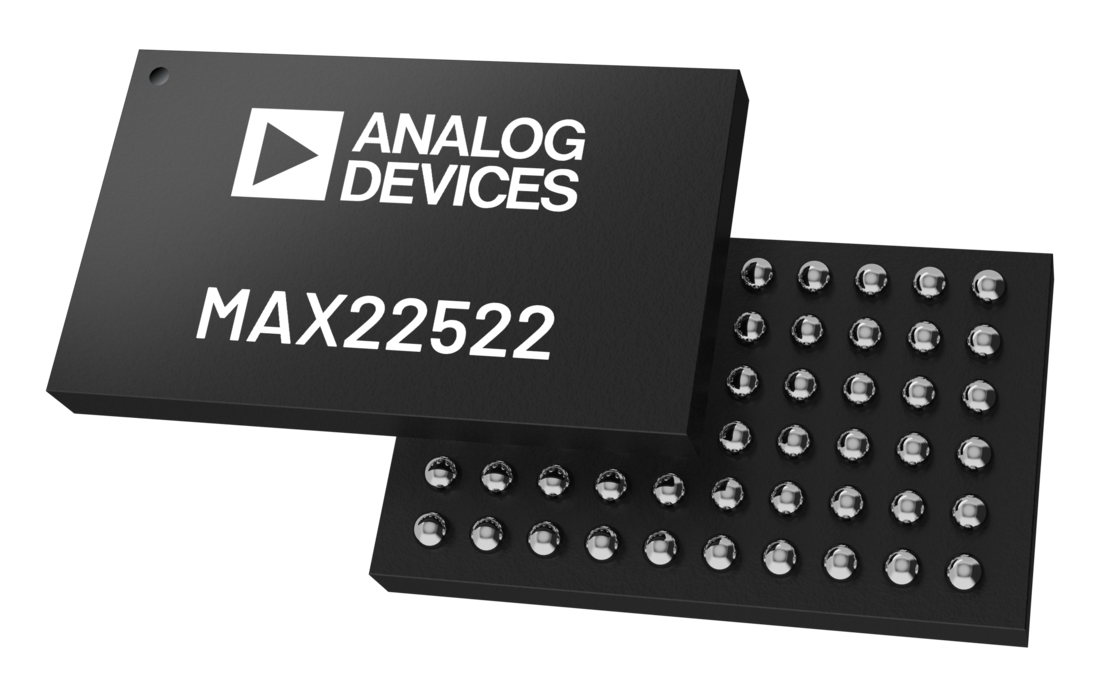

MAX22522 采用 60 凸点 WLP 封装（4.42mm × 2.64mm），工作温度范围为 -40°C 至 +125°C。
