特性

• 用片上高压电容提供2500V_RMS的RS-485总线隔离
• 1000kbps全双工RS-485/RS-422通信
• +3V至+5.5V电源电压范围(MAX3535E)
• +4.5V至+5.5V电源电压范围(MXL1535E)
• 1/8单位负载接收器，允许总线上挂接256个器件
• 提供HBM ±15kV ESD保护
• 摆率限制可由引脚选择，控制EMI
• 具有热插拔保护的驱动器使能输入
• 欠压锁存
• 隔离故障检测
• 短路保护
• 热关断
• 接收器输入具有开路与短路失效保护

产品详情和应用

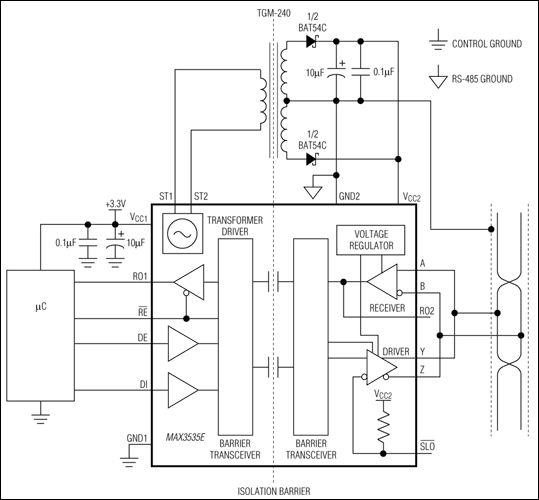

MAX3535E/MXL1535E是隔离型RS-485/RS-422全双工收发器，为RS-485/RS-422侧和处理器或控制逻辑侧提供2500V_RMS的电隔离。当相互隔离的两侧共模电压(例如，地电势)差很大时，这些器件可以实现隔离两侧的快速、1000kbps通信。隔离通过集成的高压电容实现。MAX3535E/MXL1535E还具有420kHz变压器驱动器，可以利用一个外部变压器将电源转换到RS-485侧。

MAX3535E/MXL1535E包括一路差分驱动器、接收器、用来发送RS-485信号和产生隔离两侧(包括隔离电容)控制信号的内部电路。MAX3535E/MXL1535E RS-485接收器为1/8单位负载，在同一条总线上最多可以挂接256个器件。

MAX3535E/MXL1535E具有失效保护电路。驱动器输出和接收器输入端具有±15kV静电放电(ESD)保护，符合人体模型(HBM)规范。

MAX3535E/MXL1535E具有驱动器摆率选择功能，可以减小电磁干扰(EMI)并降低反射。驱动器输出具有短路和过压保护。其他功能包括：热插拔功能和隔离故障检测。

MAX3535E采用+3V至+5.5V单电源供电。MAX3535E次级电源范围的改善允许使用降压变压器提供+5V操作，大大降低了功耗。MXL1535E采用+4.5V至+5.5V单电源供电。MXL1535E是LTC1535功能/引脚兼容的改进版本。MAX3535E/MXL1535E有两种温度范围：0°C至+70°C商用级温度范围和-40°C至+85°C扩展级温度范围。

应用

• 工业控制局域网
• 隔离型RS-485系统
• 具有较大共模电压的系统
• 电信系统
