特性

• 集成保护，支持更可靠的通信
  • 5kV_RMS隔离耐压(60s)
  • ±25V共模范围
  • ±54V故障保护
  • 驱动器输出/接收器输入上具有±15kV ESD (HBM)保护
• 高性能收发器支持灵活的设计
  • 较宽的CAN控制器接口电压：3.0V至5.5V
  • 现场总线极性控制(POL)
  • 集成变压器驱动，将功率传递至总线侧
  • 集成LDO，为CAN总线侧供电
• 安全规范认证(已申请)
  • UL1577 (基本绝缘)认证
  • cUL认证，CSA Bulletin 5A

产品详情和应用

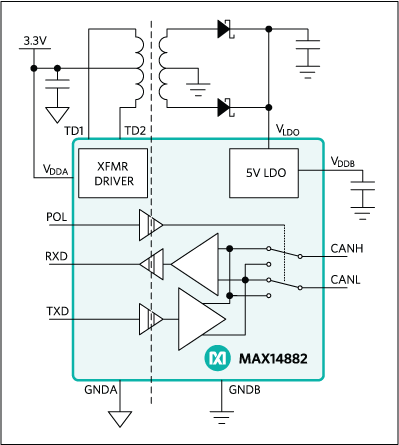

MAX14882为隔离型高速CAN收发器，通过在器件的CAN协议控制器侧(TDX、RXD)和CAN网络(CANH、CANL)电缆侧/收发器的总线侧提供集成电隔离，有效改善通信和安全性。对于那些端口间地电位差较大的情况，通过隔离断开接地环路降低噪声，提高通信性能。MAX14882提供高达5000V_RMS (60s)的电隔离，连续工作电压可高达848V_RMS，同时工作在1Mbps最大高速CAN数据率。

MAX14882具有附加集成保护，支持可靠通信。±25V接收器输入共模范围超过ISO 11898标识要求的-2V至+7V。此外，CANH和CANL IO的故障容限高达±54V，可为总线侧提供高达±15kV (对GNDB)静电放电(ESD)保护，符合人体模型(HBM)的规定。

器件的控制器侧具有较宽的3.0V至5.5V电源输入范围(V_DDA)，简化与CAN协议控制器的连接。器件的CAN总线侧电源电压范围为4.5V至5.5V (V_DDB)。利用集成变压器驱动器和LDO，加上外部变压器，可为V_DDB产生隔离电源。

通过极性选择(POL)输入，有效简化现场安装和故障诊断。POL交换CANH和CANL IO的功能，允许利用简单软件修正现场交叉连接的总线电缆。

MAX14882工作在-40°C至+125°C温度范围，采用16引脚、宽体SOIC (W SOIC)封装，爬电距离和间隙为8mm。

应用

• 楼宇自动化
• HVAC
• 工业控制
• 开关设备
