推荐用于新设计
特性
- 5.7kVRMS 隔离式半双工 RS-485/RS-422 收发器
- RS-485 A 和 B 引脚上的 ±60V 故障保护
- 封装在 2 层 PCB 上，符合 EN 55032 B 级辐射发射要求
- RS-485 A 和 B 总线引脚上的强大保护
- ≥ ±4kV IEC 61000-4-2 静电放电
- ±10kV 人体模型静电放电
- ≥ ±4kV IEC 61000-4-4 EFT
- 扩展±25V 共模范围
- 两种速度选择
- ADM2495E - 低速 250kbps，用于 EMI 控制
- ADM2495E-1 - 高速 20Mbps 数据速率
- 灵活的电源输入
- 初级 VDD1 电源电压为 1.7V 至 5.5V
- 隔离 VDD2 电源电压为 3.0V 至 5.5V
- PROFIBUS 兼容 5V VDD2
- 宽工作温度范围：−40°C 至 +125°C
- 高共模瞬变抗扰度：250kV/μs
- 短路、开路和输入悬空接收器失效安全
- 支持 >224 个总线节点（接收器输入阻抗为 112kΩ）
- 全面支持热插拔控制器（无毛刺上电/关断）
- 安全和监管审批
- IEC 60747-17（待定）
- 增强型 VIORM = 1500V峰值
- UL 1577（申请中）
- VISO= 5700VRMS 持续 1 分钟
- IEC/EN/CSA 62368-1（待定）
- IEC/EN/CSA 61010-1（待定）
- IEC/CSA 60601-1（待定）
- GB 4943.1（待定）
- IEC 60747-17（待定）
- 符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E) 标准

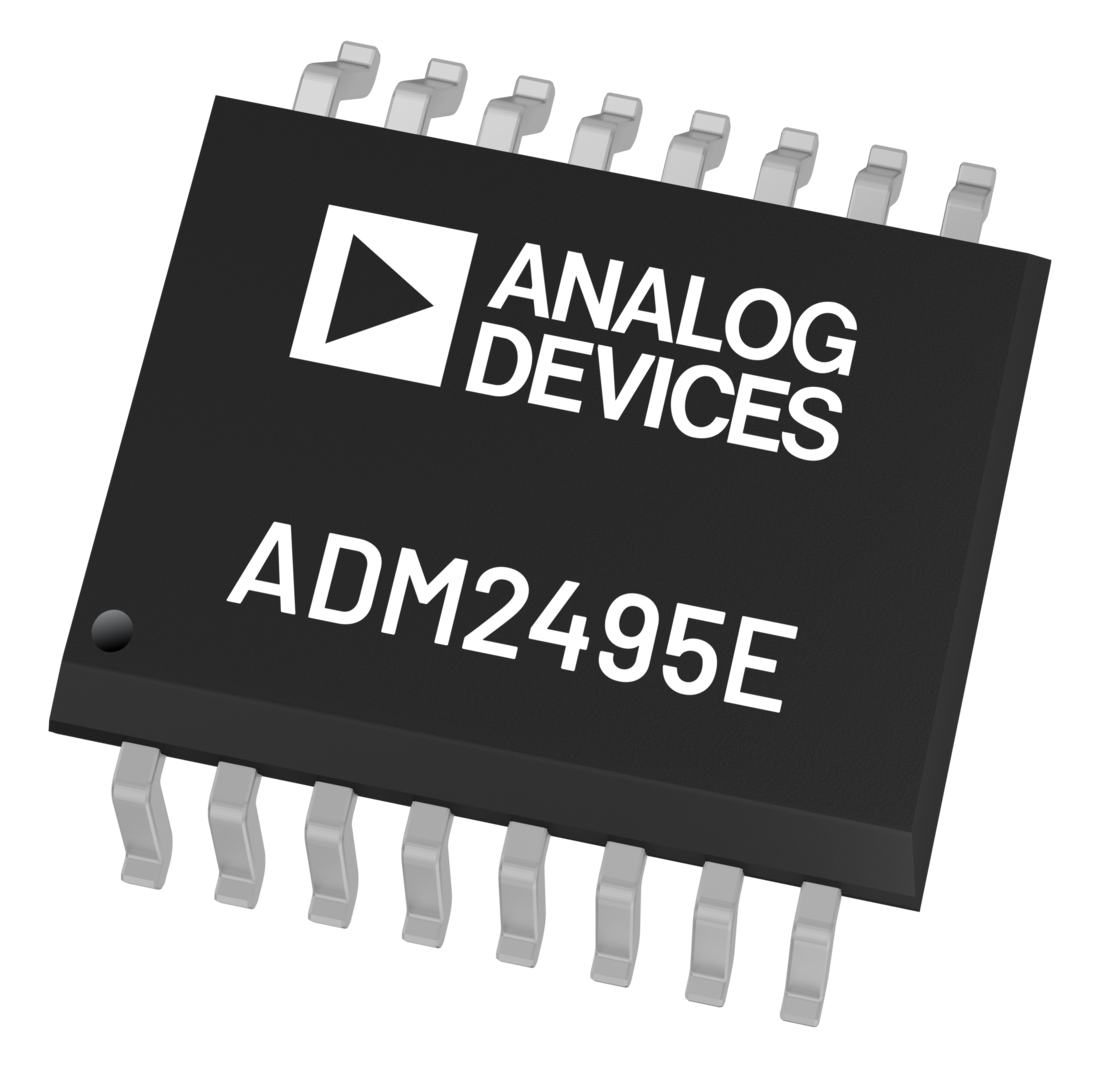

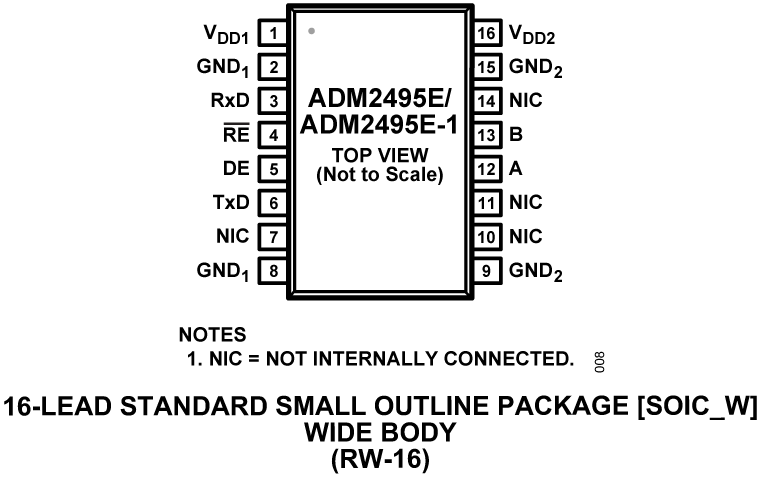

- 16 引脚宽体标准 SOIC_W 封装，标准引脚排列具有 8.1 毫米爬电距离和间隙
产品详情和应用

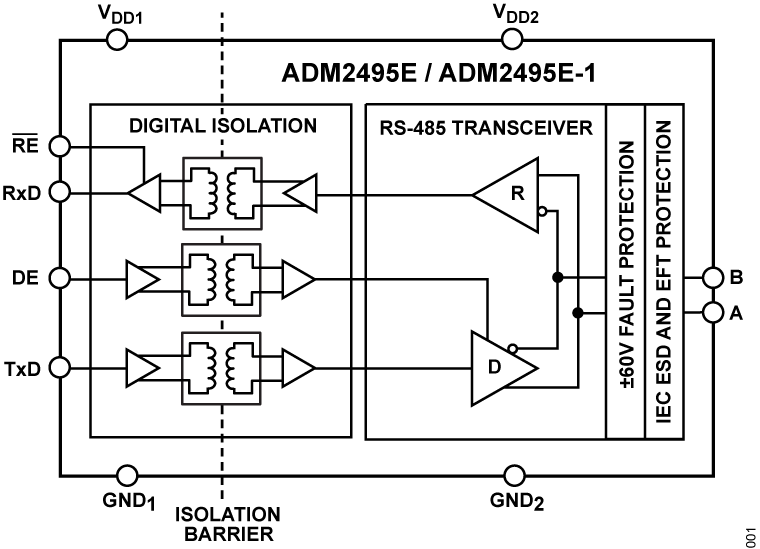

ADM2495E/ADM2495E-1 是 5.7kVRMS 信号隔离 RS-485 收发器，在 RS-485 A 和 B 引脚上具有 ±60V 故障保护。这些设备专为平衡传输线而设计，符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E)。该套件可通过符合 EN 55032 B 类标准的辐射发射测试，并在带有高频去耦电容器的 2 层印刷电路板 (PCB) 上有余量。隔离屏障为 IEC 61000-4-x 系统级电磁兼容性 (EMC) 标准提供了强大的系统级免疫力。在整个使用寿命期间，该套件适用于需要针对工作电压 1060VRMS 和 1500VDC 而进行加强绝缘的应用。该套件可防止 RS-485 接口 A 和 B 引脚上 ±4kV 接触 IEC 61000-4-2 和 ±15kV 人体模型 (HBM) 静电放电 (ESD) 事件，以及跨屏障的 ±8kV 接触 IEC 61000-4-2 ESD，而不会发生闩锁或损坏。
ADM2495E/ADM2495E-1 在 RS-485 A 和 B 引脚上具有过压保护功能，可承受收发器侧 GND2 高达 ±60V 直流或交流峰值。这可以提供强大的保护，防止瞬变和意外连接到±12V 和±24V 电源。对于具有较大接地偏移和长电缆运行的应用，该器件的共模范围扩展至±25V。
ADM2495E/ADM2495E-1 是半双工收发器。ADM2495E 具有较低的压摆率，速度为 250kbps，可在长电缆上运行，且辐射较低。ADM2495E-1 具有高达 20Mbps 的数据速率，可实现最大数据传输。当使用 VDD2 电源上的 5V 供电时，高差分输出电压使这些设备适用于 PROFIBUS® 节点。VDD1 主电源和 VDD2 隔离电源均支持宽范围电压（分别为 1.7V 至 5.5V 和 3.0V 至 5.5V）。ADM2495E/ADM2495E-1 采用行业标准 16 引线、宽体、标准 SOIC_W 封装，爬电距离和电气间隙为 8.1 毫米。
应用
- 太阳能反相器
- 电气测试和测量
- 供暖、通风和空调 (HVAC) 网络
- 工业现场总线
- 楼宇自动化
