ADI亚德诺 ADM2567E 产品介绍
2026-03-09
0次
特性
- 3 kV rms隔离RS-485/RS-422收发器
- 集成低辐射的隔离式DC-DC转换器
- 符合EN 55032 B类标准，在2层PCB上具有裕量
- 电缆反相智能特性
- 校正A、B、Y和Z总线引脚上的反向电缆连接，同时保持完整的接收器故障安全特性
- RS-485 A、B、Y和Z引脚提供ESD保护
- IEC61000-4-2接触放电：≥±12 kV
- IEC61000-4-2空气放电：≥±15 kV
- 高速数据速率：25 Mbps (ADM2565E/ADM2567E)
- 用于EMI控制的低速500 kbps数据速率(ADM2561E/ADM2563E)
- 灵活的电源
- 输入VCC电源电压范围：3 V至5.5 V
- 逻辑VIO电源电压范围：1.7 V至5.5 V
- VSEL引脚用于选择5 V(VCC > 4.5 V)或3.3 V的VISO电源电压
- PROFIBUS兼容5 V VISO
- 宽工作温度范围：−40°C至+105°C
- 高共模瞬变抗扰度：250 kV/µs
- 短路、开路和输入悬空接收器故障安全
- 支持196总线节点（接收器输入阻抗：72 kΩ）
- 支持热插拔（无毛刺上电/关断）/li>
- 安全和法规认证（申请中）
- CSA元件验收通知5A、DIN V VDE V 0884-11、UL 1577、CQC11-471543-2012、IEC 61010-1
- 符合ANSI/TIA/EIA-485-A-98和ISO 8482:1987(E)标准

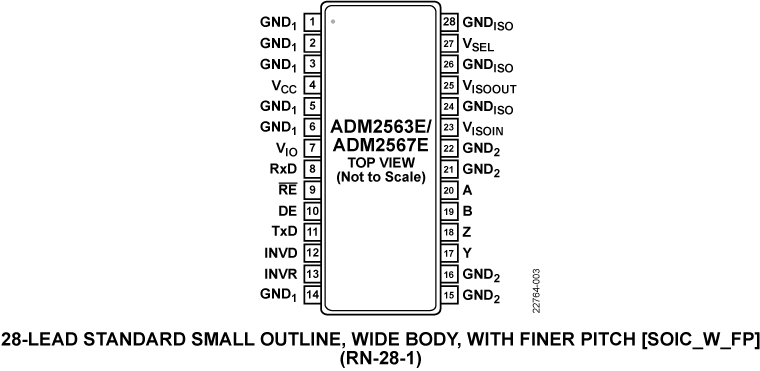

- 28引脚、细间距SOIC_W封装(10.15 mm × 10.05 mm)，超过8.0 mm的爬电距离和电气间隙
产品详情和应用

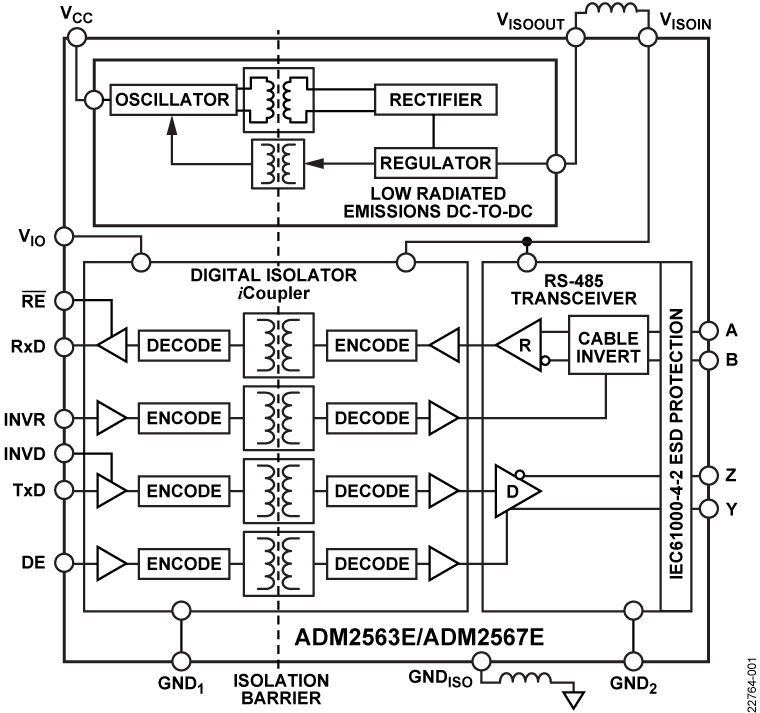

ADM2561E、ADM2563E、ADM2565E和ADM2567E均为3 kV rms信号和电源隔离RS-485收发器。这些器件针对平衡传输线路而设计，符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)标准。这些器件使用隔离电源和接地引脚上的两个小型外部0402铁氧体，通过了符合EN 55032 B类标准的辐射发射测试，在2层印刷电路板(PCB)上具有裕量。该器件集成了低电磁干扰(EMI)、隔离式DC-DC转换器，无需外部隔离电源。该隔离栅不受系统级电磁兼容性(EMC)标准的影响。该系列的隔离器器件在RS-485 A、B、Y和Z引脚上提供±12 kV接触和±15 kV空气IEC61000-4-2 ESD保护。这些器件还具有电缆反相引脚，允许用户快速校正A、B、Y和Z总线引脚上的反向电缆连接，同时保持完整的接收器故障安全性能。
提供在长电缆传输中针对低速进行优化的压摆率限制版本，且最大数据速率为500 kbps。提供半双工和全双工版本。该全双工通用器件支持独立的驱动器和接收器电缆反相，以实现额外的灵活性。
应用
- 采暖、通风和空调(HVAC)网络
- 工业现场总线
- 楼宇自动化
- 公用设施网络
- 电表
