特性

• D+和D-端提供±15kV ESD保护
• 与USB 1.1和USB 2.0 (低速和全速)兼容的收发器
• 结合VP和VM输入/输出
• +1.65V至+3.6V V_L逻辑电源输入，便于和低电压ASIC连接
• 枚举输入功能(MAX3453E/MAX3454E)
• 可由Li+电池供电，电压低至+3.1V (MAX3454E/MAX3456E)
• V_BUS检测(MAX3453E/MAX3455E)
• 内置上拉电阻(MAX3453E/MAX3454E)
• 无上电顺序要求

产品详情和应用

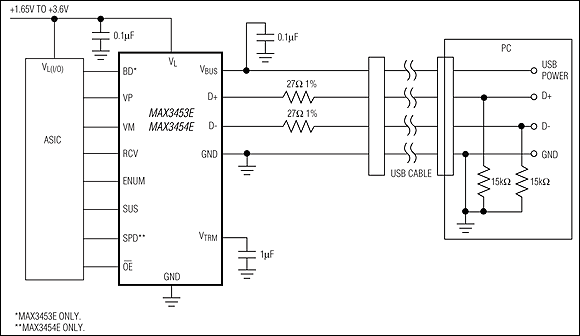

MAX3453E–MAX3456E带±15kV ESD保护的USB兼容收发器可将低压ASIC连接至USB设备。这款器件工作在全速(12Mbps)或低速(1.5Mbps)时，完全符合USB 1.1和USB 2.0规范。MAX3453E–MAX3456E可工作在低至+1.65V的V_L下，保证与低电压ASIC的兼容性。

MAX3453E–MAX3456E具有逻辑可选的挂起模式，电流消耗可减少至40µA以下。内部集成的±15kV ESD保护电路为USB D+和D-双向总线连接提供了保护。

MAX3453E仅支持全速(12Mbps)工作模式，MAX3453E/MAX3454E内部有一个1.5kΩ的USB上拉电阻和枚举功能，该功能允许将插入的设备逻辑上断开。MAX3453E/MAX3455E提供了一个推挽式总线检测(BD)输出，当V_BUS高于+4.0V时输出高电平信号。

MAX3453E-MAX3456E工作于-40°C至+85°C扩展级温度范围，采用14引脚的TSSOP和16引脚(3mm x 3mm)薄型QFN封装。

应用

• 蜂窝电话
• 数据托架
• MP3播放器
• PC外设
• PDA
