ADI亚德诺 ADM2487E 产品介绍

2026-03-09 0次

特性

隔离RS-485/RS-422收发器，可配置为半双工或全双工
集成可驱动外部变压器的振荡器
RS-485输入/输出引脚提供±15 kV ESD保护
符合TIA/EIA-485-A-98和ISO 8482:1987(E)标准
数据速率：500 kbps
工作电压(V_DD1) ：5 V或3.3 V

256个总线节点
真故障保护接收器输入
安全和法规认证
-UL认证1分钟2500 V rms，符合UL 1577标准
-符合VDE标准证书
-DIN VVDE V 0884-10 (VDE V 0884-10):2006-12
-V = 560 V峰值
热关断保护
工作温度范围：−40°C至+85°C

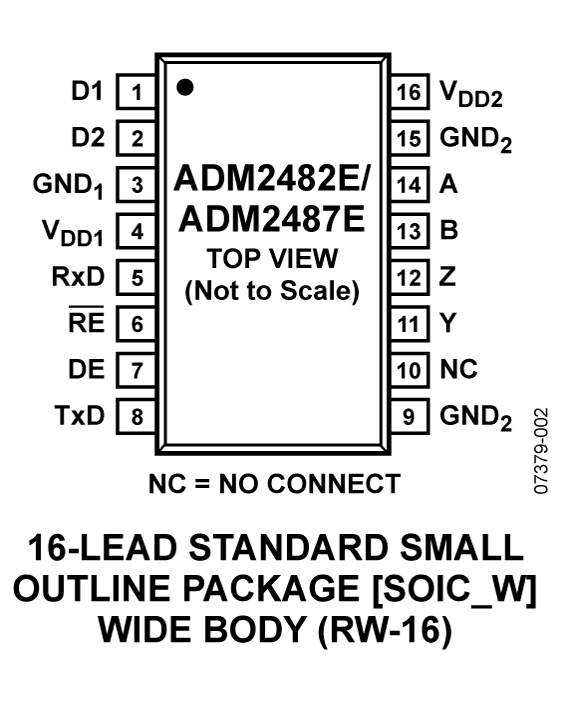

16引脚宽体SOIC封装

产品详情和应用

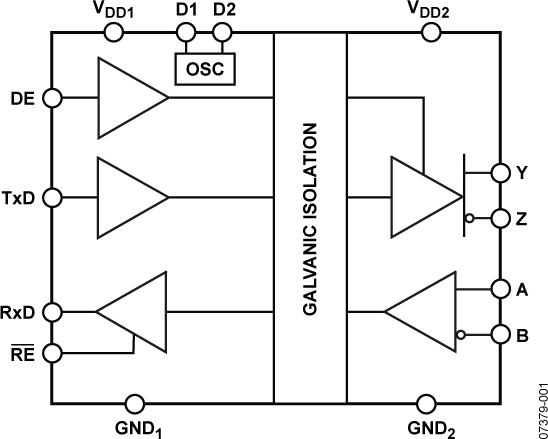

ADM2482E/ADM2487E均为隔离数据收发器，提供±15 kV ESD保护，适用于多点传输线路的高速、半双工或全双工通信。在半双工模式下，发射器输出与接收器输入共用同一传输线路。发射器输出引脚Y和Z分别在外部与接收器输入引脚A和B相连。这些器件针对平衡传输线路而设计，符合TIA/EIA-485-A-98和ISO 8482:1987(E)标准。上述器件采用ADI公司的iCoupler® 技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。片内振荡器输出一对方波，以驱动外部变压器提供隔离电源。器件逻辑端可以采用5 V或3.3 V电源供电，总线端则采用3.3 V隔离电源供电。

ADM2482E/ADM2487E的驱动器具有高电平有效使能特性，接收器则具有低电平有效使能特性。当驱动器使能信号为低电平时，驱动器输出进入高阻抗状态。当接收器使能信号为高电平时，接收器输出进入高阻抗状态。

该器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。该器件的额定温度范围为−40°C至+85°C工业温度范围，提供16引脚、宽体SOIC封装。

应用

隔离式RS-485/RS-422接口

工业现场网络

多点数据传输系统

数据手册, Rev. A, 3/09
