ADI亚德诺 ADM2587E 产品介绍

2026-03-09 0次

特性

隔离式RS-485/RS-422收发器，可配置为半双工或全双工
isoPower™ 集成隔离式DC/DC转换器
RS485输入/输出引脚提供±15 kV ESD保护
符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准
ADM2587E数据速率:500 kbps

工作电压：5 V或3.3V
总线最多支持与256个节点连接
开路和短路故障保护接收器输入
高共模瞬变抗扰度：>25 kV/μs
热关断保护
欲了解更多特性，请参考数据手册

产品详情和应用

ADM2582E/ADM2587E是具备±15 kV ESD保护功能的完全集成式隔离数据收发器，适合用于多点传输线路上的高速通信应用。ADM2582E/ADM2587E包含一个集成式隔离DC-DC电源，不再需要外部DC/DC隔离模块。

该器件针对均衡的传输线路而设计，符合ANSI TIA/EIA-485-A-98和ISO 8482:1987(E)标准。

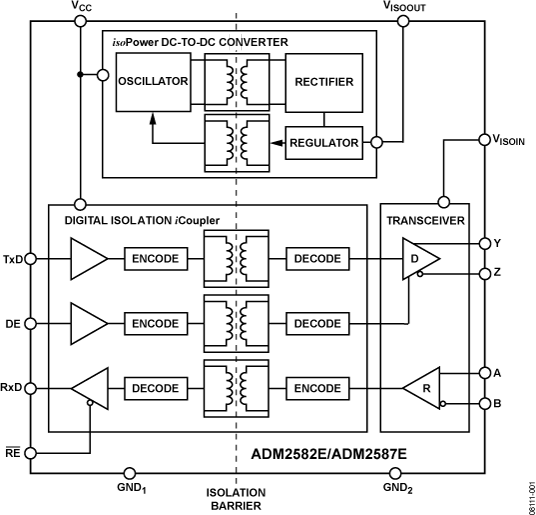

它采用ADI公司的iCoupler^®技术，在单个封装内集成了一个三通道隔离器、一个三态差分线路驱动器、一个差分输入接收器和一个isoPower DC/DC转换器。该器件采用5V或3.3V单电源供电，从而实现了完全集成的信号和电源隔离RS-485解决方案。

ADM2582E/ADM2587E驱动器带有一个高电平有效使能电路，并且还提供一个高电平接收机有效禁用电路，可使接收机输出进入高阻抗状态。

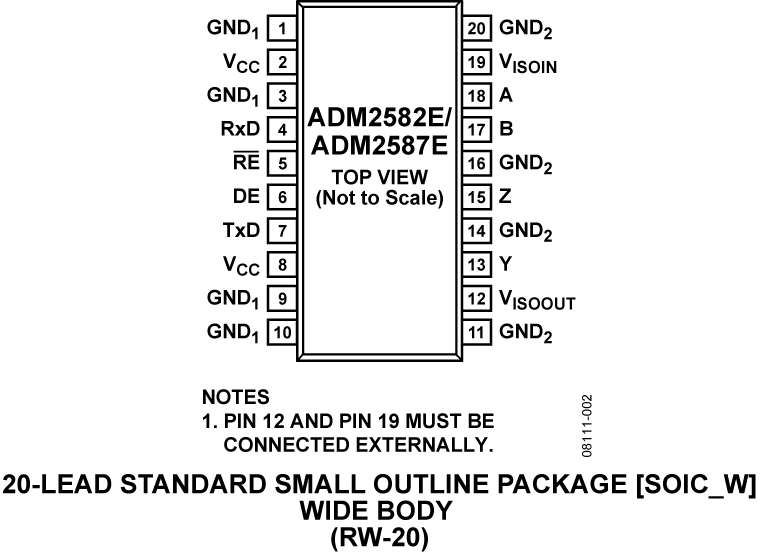

该器件具备限流和热关断特性，能够防止输出短路，并防止出现由于总线争用而引起功耗过大的情况。它采用20引脚宽体SOIC封装，其额定工作温度范围为工业温度范围。

ADM2582E/ADM2587E集成了isoPower技术，该技术采用高频开关元件通过其变压器传输电力。在PCB布局时必须特别注意满足辐射标准。欲了解电路板布局的注意事项，请参考应用笔记AN-0971：isoPower器件的辐射控制。

应用

隔离式RS-485/RS-422接口
工业现场网络
多点数据传输系统
